Одноплатный мини-компьютер NanoPi R2S

NanoPi R2S — одноплатный мини-компьютер на базе Rockchip RK3328, который чаще всего используют в сетевых и встраиваемых задачах. По конструкции это компактная плата с упором на маршрутизацию, шлюзы, тестовые стенды и другие сценарии, где важны стабильная работа и два гигабитных сетевых интерфейса. Для рабочего места как универсальный ПК она не рассчитана, зато в роли сетевого узла ведёт себя предсказуемо и без лишних требований к обслуживанию.

Аппаратная часть построена на четырёхъядерном процессоре Cortex-A53 с тактовой частотой 1,2 ГГц и 1 ГБ оперативной памяти DDR4. Для тяжёлых вычислений этого немного, но для OpenWrt, Debian Core, FriendlyCore и схожих систем ресурса достаточно. На практике это означает, что плата лучше всего раскрывается в задачах, где нужна не производительность ради производительности, а постоянная работа, быстрая загрузка и минимальное энергопотребление.

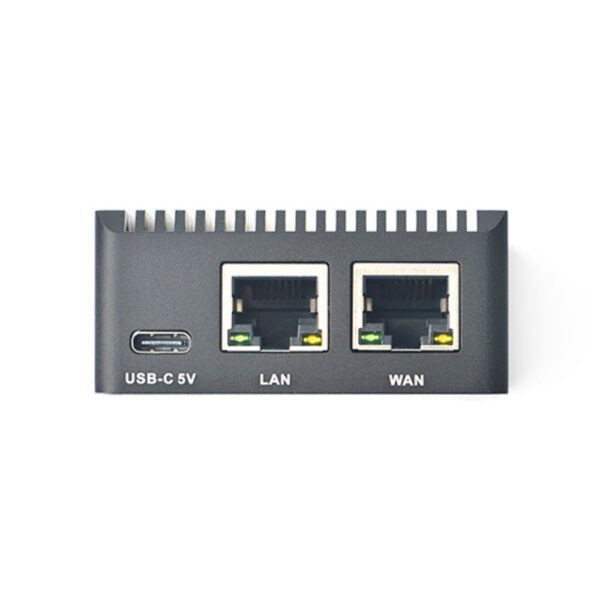

Сетевой набор здесь собран без лишних усложнений: один порт Ethernet реализован напрямую, второй подключён через USB 3.0. Такое решение удобно, когда нужно сразу развести WAN и LAN без внешних адаптеров и дополнительных переходников. Из полезных интерфейсов также есть USB 2.0 Host Type-A, слот microSD для загрузки и хранения образов, microUSB для питания и служебный TTL-порт 3.3V, который упрощает отладку и первичную настройку.

По габаритам плата небольшая, 55,6 x 52 мм, поэтому она нормально встраивается в компактные корпуса и шкафы связи. Питание 5V/2A и рабочий диапазон 0…80 °C делают её практичной для круглосуточной эксплуатации в типовых условиях. На деле это удобная основа для домашнего или малого офисного маршрутизатора, VPN-шлюза, IoT-узла, компактного сетевого фильтра трафика или учебного стенда, где нужен контролируемый набор интерфейсов и понятное поведение системы.

Если сравнивать с более универсальными одноплатными компьютерами, NanoPi R2S берёт не шириной возможностей, а прикладной направленностью. Здесь меньше интерфейсов общего назначения, но лучше продуман именно сетевой сценарий, что в реальной эксплуатации часто важнее лишних портов.

Технические характеристики

• Тип устройства: Одноплатный мини-компьютер
• Назначение: Сетевые и встраиваемые задачи
• Процессор: Rockchip RK3328, 4 ядра Cortex-A53
• Частота процессора: 1,2 ГГц
• Оперативная память: 1 ГБ DDR4
• Сетевые интерфейсы: 2 x Gigabit Ethernet
• Встроенный Ethernet: 1 x 10/100/1000M
• Ethernet через USB: 1 x USB 3.0 to 10/100/1000M
• USB-порт: 1 x USB 2.0 Host Type-A
• Слот для карт памяти: MicroSD
• Интерфейс питания: MicroUSB
• Служебный порт: 3.3V TTL, 3-pin, 2.54 mm
• Количество светодиодов: 3
• Кнопка: 1 programmable key
• Потребляемая мощность: 5 Вт
• Потребление энергии: 0.005 кВт·ч
• Питание: DC 5V/2A
• Диапазон рабочих температур: 0…80 °C
• Размер платы: 55,6 x 52 мм
• Программная поддержка: U-Boot, Ubuntu-Core, OpenWrt
• Технология: Open source platform
