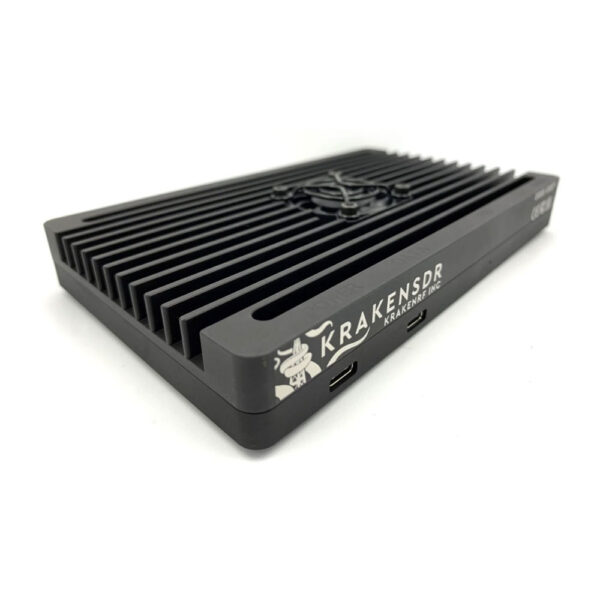

KrakenSDR представляет собой многоканальный когерентный приемник радиосигналов на базе программно-определяемого радио, разработанный для профессиональных задач радиопеленгации и анализа радиочастотного спектра. Устройство использует четыре независимых канала RTL-SDR, синхронизированных одним опорным генератором, что обеспечивает фазовую когерентность между каналами — критически важный параметр для точного определения направления на источник радиосигнала.
Техническая реализация основана на чипах RTL2832U с тюнерами R820T2, каждый из которых обеспечивает частотное покрытие от 24 до 1766 МГц с максимальной полосой пропускания 2.4 МГц на канал. Система синхронизации через общий опорный сигнал гарантирует фазовую стабильность менее 1 градуса между каналами, что критично для алгоритмов направленного анализа. Встроенный GPS-модуль обеспечивает временную синхронизацию и геолокацию измерений с точностью до 3 метров.
Устройство находит применение в системах радиомониторинга для локализации несанкционированных передатчиков, анализе электромагнитной обстановки на промышленных объектах, исследовательских задачах по изучению распространения радиоволн. Возможность одновременной записи четырех когерентных каналов позволяет реализовывать сложные алгоритмы пеленгации, включая метод MUSIC и корреляционный анализ. Компактные размеры 120×80×25 мм делают систему мобильной для полевых измерений.
Отличительной особенностью KrakenSDR является открытая архитектура программного обеспечения, позволяющая адаптировать алгоритмы обработки под конкретные задачи. Интеграция с GNU Radio и другими SDR-платформами расширяет функциональные возможности системы. Энергопотребление не превышает 3 Вт, что позволяет работать от портативных источников питания в автономных условиях.
Технические характеристики
- Количество каналов: 4
- Полоса пропускания: 2.4 МГц на канал
- Разрядность АЦП: 8 бит
- Частота дискретизации: до 2.56 МГц
- Фазовая когерентность: <1 градус
- Чувствительность: -110 дБм
- Динамический диапазон: 50 дБ
- GPS-модуль: встроенный
- Точность GPS: 3 м
- Интерфейс: USB 3.0
- Питание: 5В USB
- Потребляемая мощность: 0.003 кВт⋅ч
- Габариты: 120×80×25 мм
- Масса: 200 г
- Рабочая температура: -20 до +60°C
- ПО: GNU Radio, KrakenSDR Suite
