SDR приемник SDRplay RSPdx-R2 широкополосный 14-бит 1 кГц-2 ГГц

SDRplay RSPdx-R2 представляет собой широкополосный программно-определяемый радиоприемник второго поколения, оснащенный 14-битным АЦП для профессиональной работы в диапазоне от 1 кГц до 2 ГГц без разрывов покрытия. Данное устройство разработано специально для радиоинженеров и исследователей, требующих высокоточного анализа радиочастотного спектра с возможностью одновременного мониторинга полосы до 10 МГц.

Модель R2 демонстрирует значительные улучшения по сравнению с предыдущим поколением, особенно в критически важной области низких частот. Инженеры добились существенного снижения уровня шумов ниже 1 МГц, что обеспечивает качественный прием сигналов в средневолновом, длинноволновом и сверхдлинноволновом диапазонах. Динамический диапазон под 2 МГц улучшен как в стандартном тюнерном режиме, так и в специализированном HDR режиме, предназначенном для работы в условиях высокой интермодуляции.

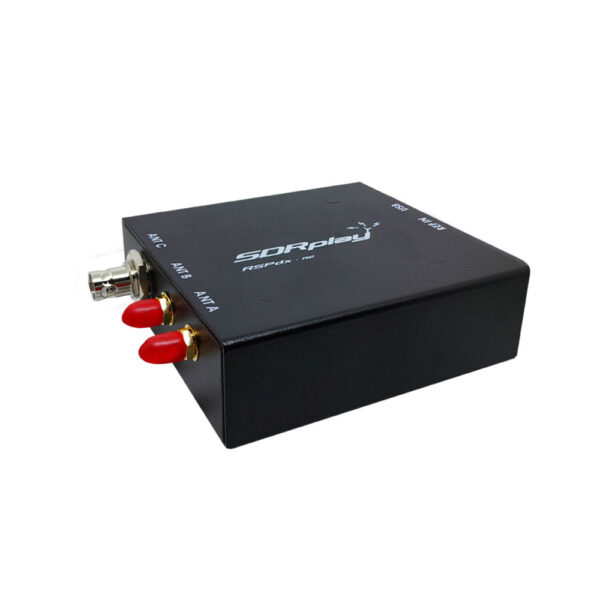

Конструктивно приемник выполнен в прочном стальном корпусе размером 113×94×35 мм, что обеспечивает надежную экранировку и мобильность применения. Устройство оборудовано тремя программно-коммутируемыми антенными входами: двумя SMA-разъемами для полного частотного диапазона и одним BNC-разъемом, оптимизированным для работы до 200 МГц. Энергопотребление составляет 190 мА при частотах выше 60 МГц и 120 мА при работе ниже этого значения без учета Bias-T.

В реальных условиях эксплуатации RSPdx-R2 обеспечивает широкие возможности для радиомониторинга, спектрального анализа и исследовательских задач. Интеграция с программным обеспечением SDRuno позволяет одновременно отображать до 16 виртуальных приемников, что критически важно для профессионального мониторинга многочастотных систем. Наличие встроенного Temperature Compensated Crystal Oscillator TCXO с точностью 0,5 ppm гарантирует стабильность частоты при длительных измерениях.

Особый интерес представляет HDR режим для частот ниже 2 МГц, который минимизирует интермодуляционные искажения и паразитные отклики в условиях работы вблизи мощных радиостанций. Встроенные программируемые фильтры-режекторы для FM и DAB диапазонов в диапазоне 88-108 МГц, а также специализированный фильтр 500 кГц для VLF/LF работы делают устройство универсальным инструментом для различных сценариев применения.

Технические характеристики

• Частотный диапазон: 1 кГц – 2 ГГц без разрывов
• Разрядность АЦП: 14 бит
• Максимальная полоса обзора: 10 МГц
• Количество антенных входов: 3 (2×SMA 50 Ом, 1×BNC)
• Рабочий диапазон BNC входа: до 200 МГц
• Динамический диапазон: улучшен ниже 2 МГц в HDR режиме
• Встроенный генератор: TCXO 0,5 ppm
• Внешний тактовый вход: 24 МГц
• Интерфейс: USB 2.0 High Speed разъем типа B
• Энергопотребление: 0,00019 кВт⋅ч при >60 МГц, 0,00012 кВт⋅ч при <60 МГц без Bias-T
• Размеры: 113×94×35 мм
• Материал корпуса: сталь
• Bias-T напряжение: 4,7 В через SMA
• Встроенные фильтры: MW/FM/DAB режекторы, VLF/LF 500 кГц
• Совместимость ОС: Windows, Linux, macOS, Android, Raspberry Pi 4/5
• Поддерживаемое ПО: SDRuno, SDRconnect
