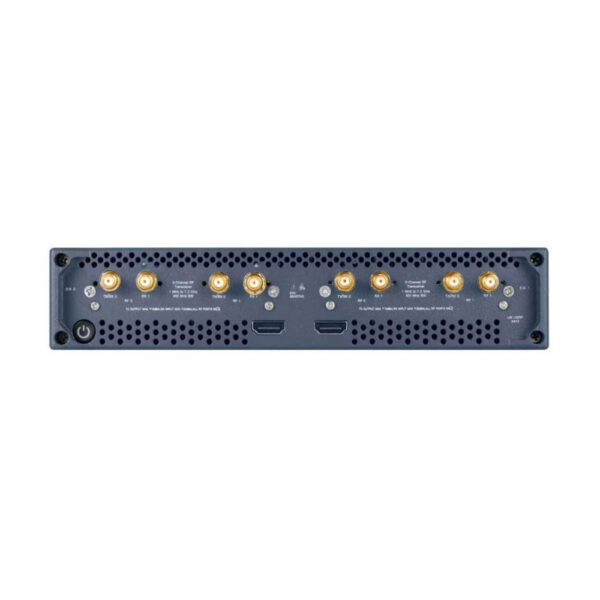

Luowave X410 PRO/PRO+

Luowave X410 PRO/PRO+ представляет собой высокопроизводительную платформу программно-определяемого радио, созданную Wuhan Luoguang Electronics для решения сложных радиотехнических задач. Это усовершенствованная версия базовой модели X410, специально адаптированная для профессиональных применений в области радиоэлектроники и телекоммуникаций.

Техническое ядро системы базируется на мощном FPGA-чипе Xilinx XCZU48DR архитектуры Zynq UltraScale+ RFSoC, который объединяет четырехъядерный ARM-процессор с высокоточными 14-разрядными аналого-цифровыми и цифро-аналоговыми преобразователями. Такая интеграция обеспечивает исключительную производительность обработки сигналов в режиме реального времени с минимальными задержками.

Радиочастотные характеристики устройства охватывают сверхширокий диапазон от 1 МГц до 7,2 ГГц с возможностью расширения до 8 ГГц. Система поддерживает четырехканальную независимую передачу и прием с мгновенной полосой пропускания 400 МГц на каждый канал. Максимальная выходная мощность передатчика составляет менее 21 дБм при диапазоне усиления 60 дБ, что обеспечивает гибкость настройки под различные условия эксплуатации.

Особенностью модификации PRO+ является инновационная конструкция разделения гетеродина в сочетании с двухэтапной супергетеродинной архитектурой. Это решение гарантирует исключительную фазовую когерентность между каналами с отклонением менее 1° RMS, что критически важно для фазированных антенных решеток и MIMO-систем связи.

Система располагает значительным объемом оперативной памяти: 2×4 ГБ DDR4 для программируемой логики и 4 ГБ DDR4 для процессорной подсистемы, работающих на частоте 2,4 Гбит/с. Такая конфигурация памяти позволяет обрабатывать большие объемы данных и реализовывать сложные алгоритмы цифровой обработки сигналов.

Технические характеристики

• Количество каналов TX: 4
• Шаг частоты TX: менее 1 Гц
• Максимальная выходная мощность TX: менее 21 дБм
• Диапазон усиления TX: 60 дБ
• Шаг усиления TX: 1 дБ
• Количество каналов RX: 4
• Диапазон частот RX: 1 МГц — 7,2 ГГц (расширяемый до 8 ГГц)
• Шаг частоты RX: менее 1 Гц
• Максимальная выходная мощность RX: менее 0 дБм
• Диапазон усиления RX: ≤500 МГц: 38 дБ, >500 МГц: 60 дБ
• Шаг усиления RX: 1 дБ
• Максимальная полоса пропускания в реальном времени: 400 МГц
• Уровень шума TX: -146 дБм/Гц
• Уровень шума RX: 500 МГц-3,1 ГГц: 8 дБ, 3,1-6 ГГц: 6,5 дБ, 6-8 ГГц: 9 дБ
• FPGA: Xilinx RFSOC XCZU48DR
• Разрешение АЦП/ЦАП: 14 бит
• Память DRAM: PL 2×4 ГБ DDR4 2,4 Гбит/с, PS 4 ГБ DDR4 2,4 Гбит/с
• Напряжение питания: 12 В постоянного тока
• Максимальный ток потребления: 20 А
• Потребляемая мощность: 0,24 кВт⋅ч
• Габариты (Д×Ш×В): 285×222×44 мм
• Фазовая когерентность: менее 1° RMS
