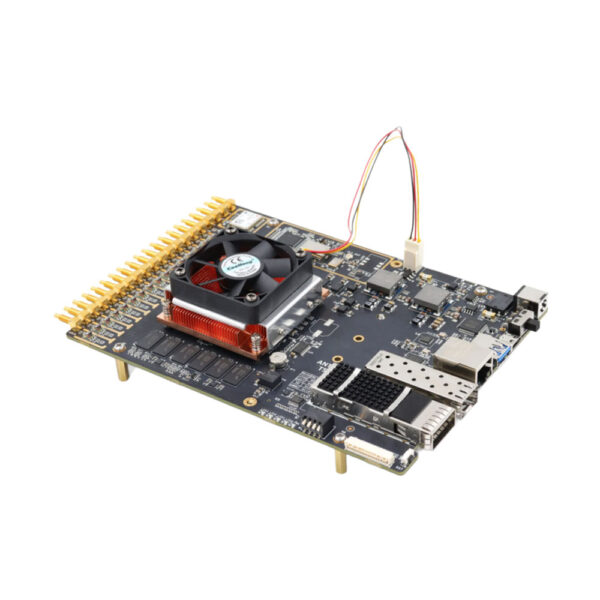

MicroPhase ANTSDR T510
- Полнодуплексный SDR-трансивер с частотным диапазоном 70 МГц — 6 ГГц
- FPGA Xilinx Zynq-7020 с ARM-процессором для обработки сигналов в реальном времени
- Конфигурация 2×2 MIMO с полосой пропускания до 56 МГц
- RF-чип AD9361 с 12-битными АЦП/ЦАП и динамическим диапазоном 80 дБ
- Интерфейсы Gigabit Ethernet и USB 3.0 для высокоскоростного обмена данными
- Совместимость с GNU Radio, MATLAB и другими SDR-платформами
ANTSDR T510 представляет собой программно-определяемый радиоприемопередатчик с полнодуплексным режимом работы, предназначенный для радиочастотных исследований, разработки беспроводных систем связи и образовательных задач. Устройство базируется на архитектуре FPGA Xilinx Zynq-7020 с интегрированным ARM процессором, что обеспечивает высокую производительность обработки сигналов в реальном времени.
Основу платформы составляет RF-трансивер AD9361, работающий в диапазоне частот от 70 МГц до 6 ГГц с максимальной шириной полосы пропускания до 56 МГц. Система поддерживает конфигурацию 2×2 MIMO, что позволяет реализовывать сложные алгоритмы пространственной обработки сигналов. Встроенные 12-разрядные АЦП и ЦАП обеспечивают динамический диапазон до 80 дБ при частоте дискретизации до 61.44 МГц.
Техническая реализация включает 512 МБ оперативной памяти DDR3 и программируемую логику с 85 тысячами логических элементов, что достаточно для выполнения цифровой обработки сигналов средней сложности. Интерфейс подключения через Gigabit Ethernet или USB 3.0 обеспечивает высокоскоростной обмен данными с управляющим компьютером без существенных задержек.
Практическое применение охватывает разработку систем LTE/5G, исследование протоколов беспроводной связи, создание прототипов IoT-устройств и реализацию систем радиолокации малой мощности. Устройство совместимо с программными средами GNU Radio, MATLAB Simulink и другими SDR-фреймворками, что упрощает интеграцию в существующие исследовательские проекты.
По сравнению с аналогичными решениями, T510 отличается сбалансированным соотношением производительности и стоимости, предлагая функциональность, сопоставимую с более дорогими платформами при сохранении доступности для образовательных учреждений.
Технические характеристики
- Полоса пропускания: до 56 МГц
- Конфигурация каналов: 2×2 MIMO
- Процессор: ARM Cortex-A9 двухядерный 800 МГц
- Оперативная память: 512 МБ DDR3
- RF-трансивер: AD9361
- Разрядность АЦП/ЦАП: 12 бит
- Частота дискретизации: до 61.44 МГц
- Динамический диапазон: до 80 дБ
- Интерфейсы подключения: Gigabit Ethernet, USB 3.0
- Программируемая логика: 85K логических элементов
- Напряжение питания: 5В DC
- Потребляемая мощность: 0.01 кВт⋅ч
- Рабочая температура: -40°C до +85°C
- Габариты: 100 × 60 × 15 мм
- Масса: 150 г
| Производитель | MicroPhase |
|---|---|
| Модель | ANTSDR T510 |
| Процессор | Xilinx Zynq-7020 |
| Диапазон частот | 70 МГц — 6 ГГц |
| Страна производитель | Китай |
- SDR-модуль ANTSDR T510
- USB-кабель 3.0
- Ethernet-кабель
- Блок питания 5В
- Антенны SMA (2 шт)
- SD-карта с образом системы
- Техническая документация
