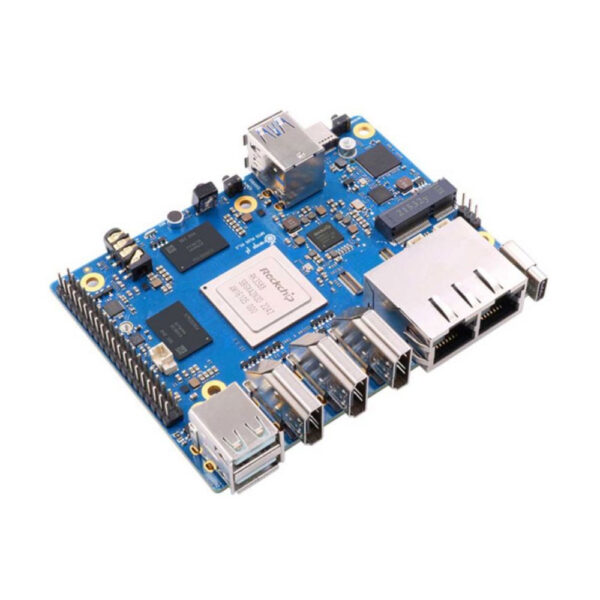

Микрокомпьютер Orange Pi 5 Plus 8GB

Микрокомпьютер Orange Pi 5 Plus 8GB представляет собой высокопроизводительную одноплатную вычислительную систему, построенную на базе мощного процессора Rockchip RK3588. Данная модель предназначена для разработчиков встраиваемых систем, энтузиастов, работающих с проектами IoT, и специалистов, требующих компактных вычислительных решений с широкими возможностями расширения.

Архитектура устройства базируется на восьмиядерном 64-разрядном процессоре с гетерогенной конфигурацией: четыре высокопроизводительных ядра Cortex-A76 с тактовой частотой до 2,4 ГГц сочетаются с четырьмя энергоэффективными ядрами Cortex-A55 с частотой до 1,8 ГГц. Такая конструкция обеспечивает оптимальный баланс между производительностью и энергопотреблением, позволяя системе адаптироваться под различные вычислительные нагрузки.

Графическая подсистема построена на GPU ARM Mali-G610 MP4 с аппаратной поддержкой API OpenGL ES 3.2, OpenCL 2.2 и Vulkan 1.2. Видеокодеки обеспечивают декодирование материалов разрешением до 8K@60fps в форматах H.265/VP9/AVS2, а также кодирование видео 8K@30fps. Встроенный AI-ускоритель NPU развивает производительность до 6 TOPS при работе с различными типами данных INT4/INT8/INT16/FP16.

Объем оперативной памяти составляет 8 ГБ LPDDR4/4x, что позволяет эффективно работать с ресурсоемкими приложениями и обеспечивает стабильную многозадачность. Система хранения данных включает QSPI NOR Flash 16/32 МБ, слот microSD, разъем eMMC для модулей до 256 ГБ и высокоскоростной M.2 2280 PCIe 3.0 x4 интерфейс для NVMe накопителей.

Коммуникационные возможности включают два порта 2,5 Гигабитного Ethernet через контроллеры RTL8125BG и дополнительный слот M.2 Key-E для установки модулей Wi-Fi 6 и Bluetooth. USB-интерфейсы представлены двумя портами USB 3.0, двумя USB 2.0 и одним USB 3.1 Gen1 Type-C.

Видеовыходы обеспечивают подключение до трех дисплеев одновременно: два порта HDMI 2.1 с поддержкой разрешения 8K@60Hz, DisplayPort 1.4 через USB-C с выводом 8K@30Hz, а также два 4-канальных разъема MIPI DSI. Дополнительно предусмотрен вход HDMI 2.0 для захвата видеосигнала и 4-полосный MIPI CSI для подключения камер.

В практических применениях Orange Pi 5 Plus 8GB демонстрирует высокую эффективность при создании мультимедийных центров с обработкой контента высокого разрешения, разработке систем компьютерного зрения, построении edge-computing решений с AI-обработкой данных. Платформа подходит для прототипирования встраиваемых систем, создания сетевых хранилищ, домашних серверов и обучающих стендов по робототехнике.

Технические характеристики

• Процессор: Rockchip RK3588 8-ядерный (4×Cortex-A76@2.4ГГц + 4×Cortex-A55@1.8ГГц)
• Техпроцесс: 8 нм
• Графический процессор: ARM Mali-G610 MP4
• AI-ускоритель: NPU 6 TOPS (INT4/INT8/INT16/FP16)
• Оперативная память: 8 ГБ LPDDR4/4x
• Внутренняя память: QSPI NOR Flash 16/32 МБ
• Слот карт памяти: microSD до 128 ГБ
• Разъем eMMC: поддержка модулей 16-256 ГБ
• Интерфейс M.2: PCIe 3.0 x4 для NVMe SSD 2280
• Видеовыходы: 2×HDMI 2.1 (8K@60Hz), USB-C DisplayPort 1.4 (8K@30Hz)
• MIPI DSI: 2×4-канальный до 4K@60Hz
• Видеовход: HDMI 2.0 до 4K@60Hz
• Камера: MIPI CSI 4-полосный
• USB-порты: 2×USB 3.0, 2×USB 2.0, 1×USB 3.1 Gen1 Type-C
• Сетевые интерфейсы: 2×2.5GbE RJ45 (RTL8125BG)
• Слот Wi-Fi/BT: M.2 Key-E 2230 (PCIe 2.0 x1)
• Аудио: ES8388 кодек, разъем 3.5 мм, встроенный микрофон
• GPIO: 40-контактный разъем (UART, I2C, SPI, CAN, I2S, PWM)
• Кнопки: Power, MaskROM, Recovery
• Индикаторы: LED питания, статуса, RGB
• ИК-приемник: встроенный
• Разъем вентилятора: 5В
• Питание: 5В/4А через USB Type-C
• PMU: RK806-1
• Размеры: 100×62 мм
• Рабочая температура: 0°C до +70°C
• Поддерживаемые ОС: Ubuntu 22.04, Debian 11, Android 12, Orange Pi OS
• Потребляемая мощность: 0.02 кВт⋅ч
