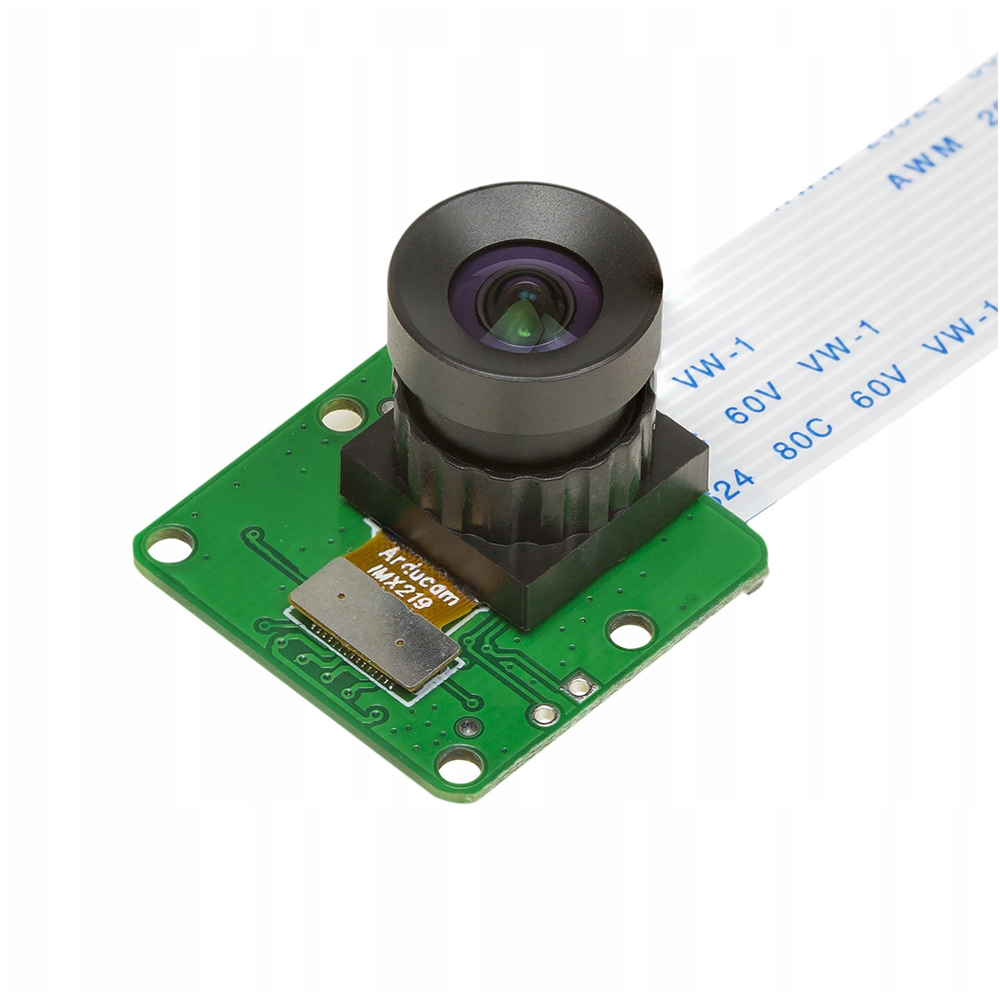

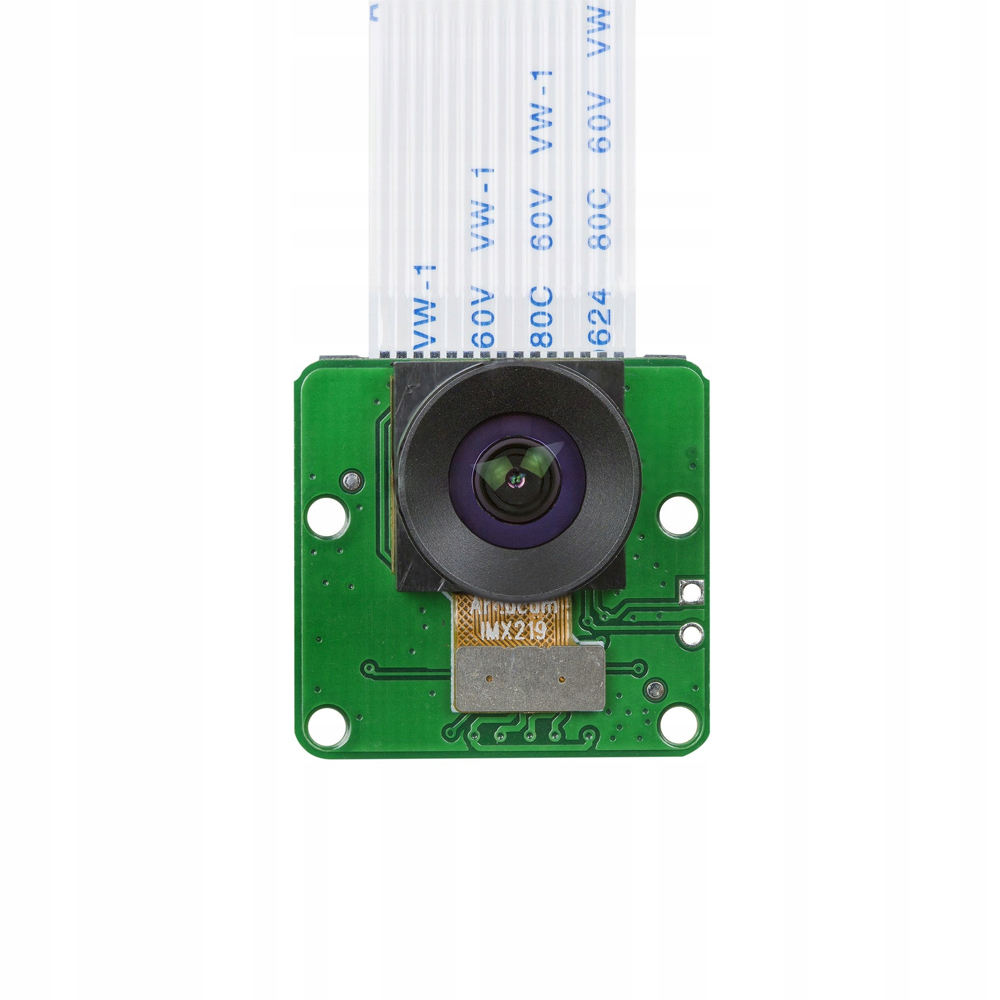

Модуль камеры на базе сенсора Sony IMX219 предназначен для получения изображений в видимом свете и передачи данных по интерфейсу MIPI CSI-2. Разрешение сенсора составляет 8 МП, оптический формат: 1/4″. Модуль подходит для встраивания в оборудование, принимающее изображение через двухлинейный интерфейс CSI-2.
Сенсор поддерживает форматы данных RAW8 и RAW10. Такая передача позволяет использовать исходные данные изображения в последующей обработке на стороне принимающего устройства. При выборе аппаратной платформы необходимо согласовать поддержку формата RAW, двух линий MIPI CSI-2 и требуемого режима получения кадров.
Для съёмки с разрешением 8 МП указана частота 30 кадров/с. Режим 1080p также работает с частотой 30 кадров/с, а при разрешении 720p доступна частота 120 кадров/с. Выбор режима зависит от задачи: получение изображения с детализацией 8 МП или регистрация движения с частотой 120 кадров/с при разрешении 720p. Эти режимы позволяют адаптировать видеопоток к требованиям обработки.
Объектив имеет эффективное фокусное расстояние 2,8 мм и диафрагменное число f/2.8. Горизонтальный угол обзора составляет 75°, что определяет охват сцены при размещении камеры. Для установки объектива используется крепление M12. Эти параметры задают оптическую конфигурацию модуля и помогают выбрать положение камеры относительно наблюдаемого участка.
При встраивании в систему визуального контроля модуль можно использовать для получения кадров рабочей зоны или наблюдения за движущимися объектами. Режим 8 МП подходит для задач, где требуется анализ деталей изображения. Съёмка 720p с частотой 120 кадров/с применима для регистрации последовательных фаз движения, когда временная детализация имеет значение для дальнейшей обработки.
В оптическом тракте установлен ИК-фильтр, а рабочая область чувствительности указана как видимый свет. Такая конфигурация предназначена для съёмки сцен с освещением в видимом диапазоне. При проектировании системы наблюдения выбор освещения должен соответствовать этой спектральной конфигурации камеры.
Технические характеристики
- Производитель сенсора: Sony
- Тип оборудования: модуль камеры
- Разрешение сенсора: 8 МП
- Оптический формат сенсора: 1/4″
- Частота кадров: 30 кадров/с при 8 МП, 30 кадров/с при 1080p, 120 кадров/с при 720p
- Форматы данных: RAW8, RAW10
- Эффективное фокусное расстояние объектива: 2,8 мм
- Диафрагменное число объектива: f/2.8
- Горизонтальный угол обзора: 75°
- Крепление объектива: M12
- Интерфейс передачи данных: MIPI CSI-2, 2 линии
- Спектральная чувствительность: видимый свет
- ИК-фильтр: встроенный
