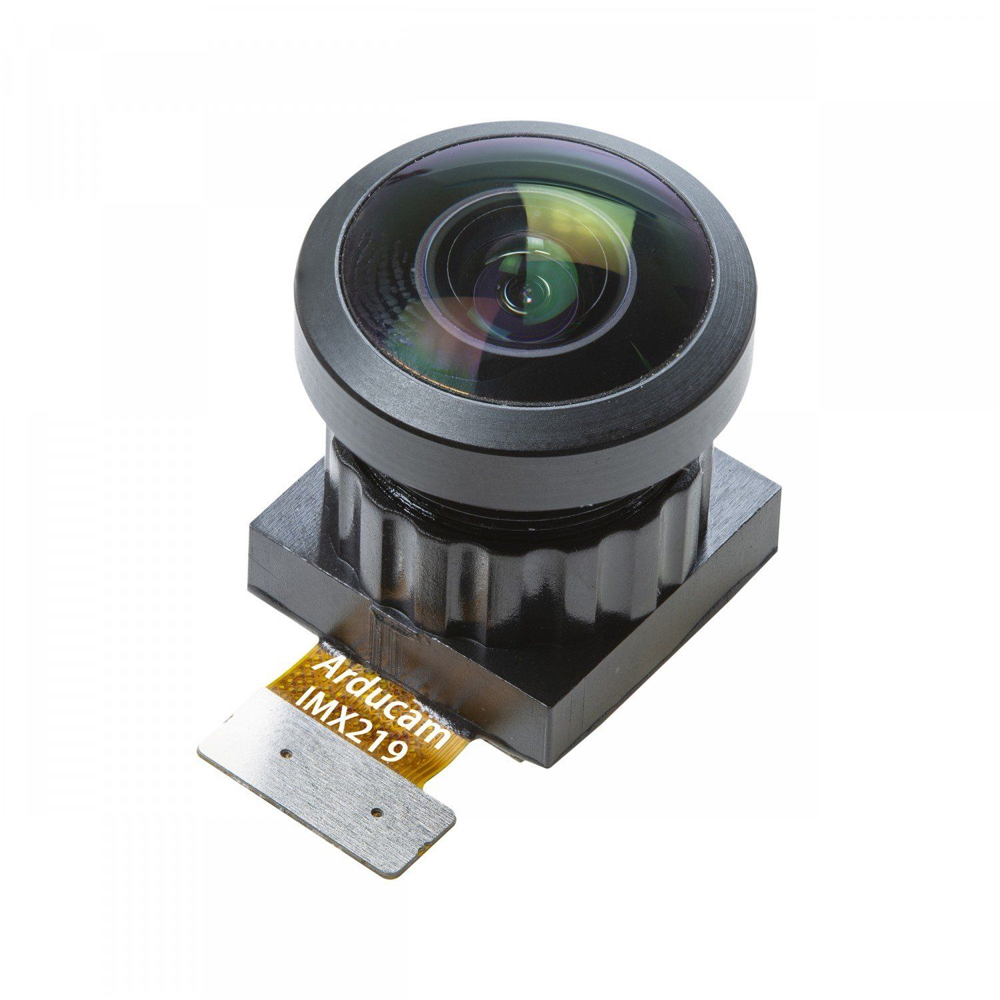

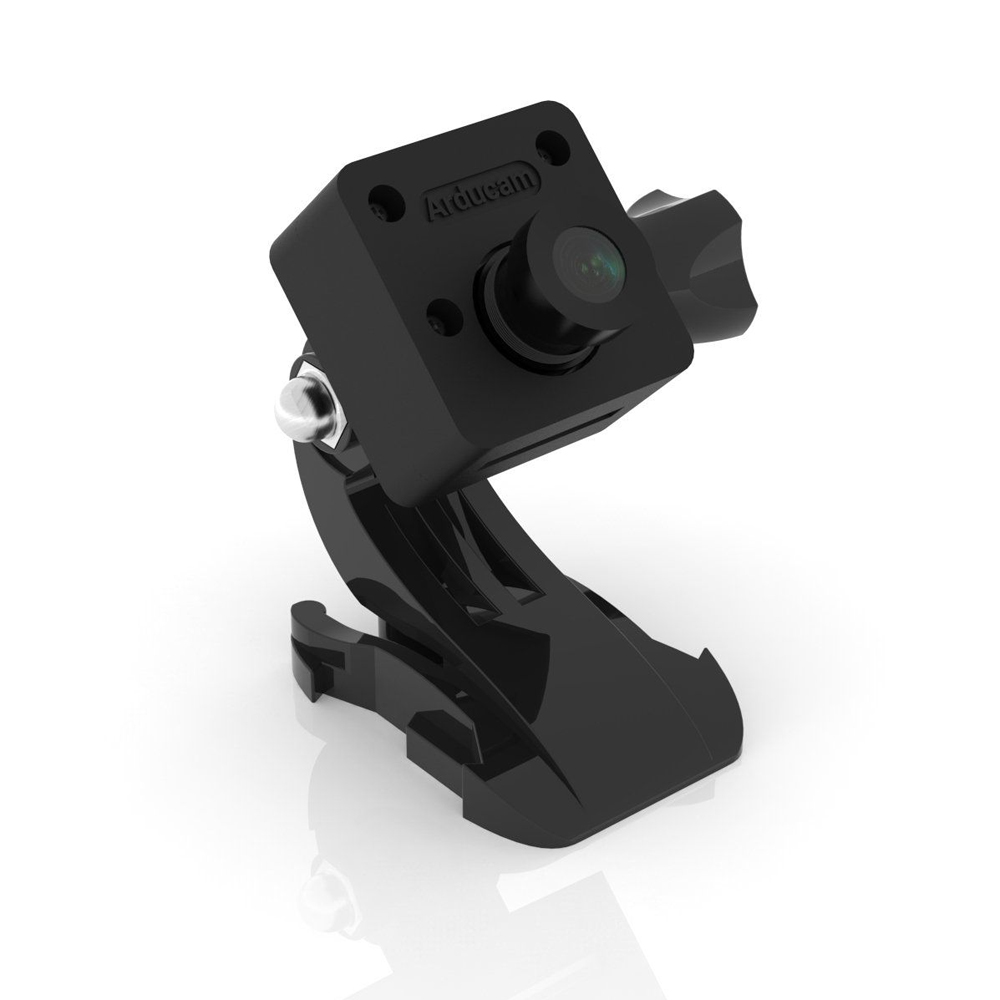

Камера Arducam на сенсоре Sony IMX219 предназначена для замены оригинального камерного модуля Raspberry Pi Camera V2 или Nvidia Jetson Nano. Модуль подходит для проектов, в которых требуется получение изображения через интерфейс MIPI CSI-2, а также съёмка с использованием инфракрасной подсветки. Конструкция объединяет сенсор разрешением 8 Мп и объектив M12 с углом обзора 70°.

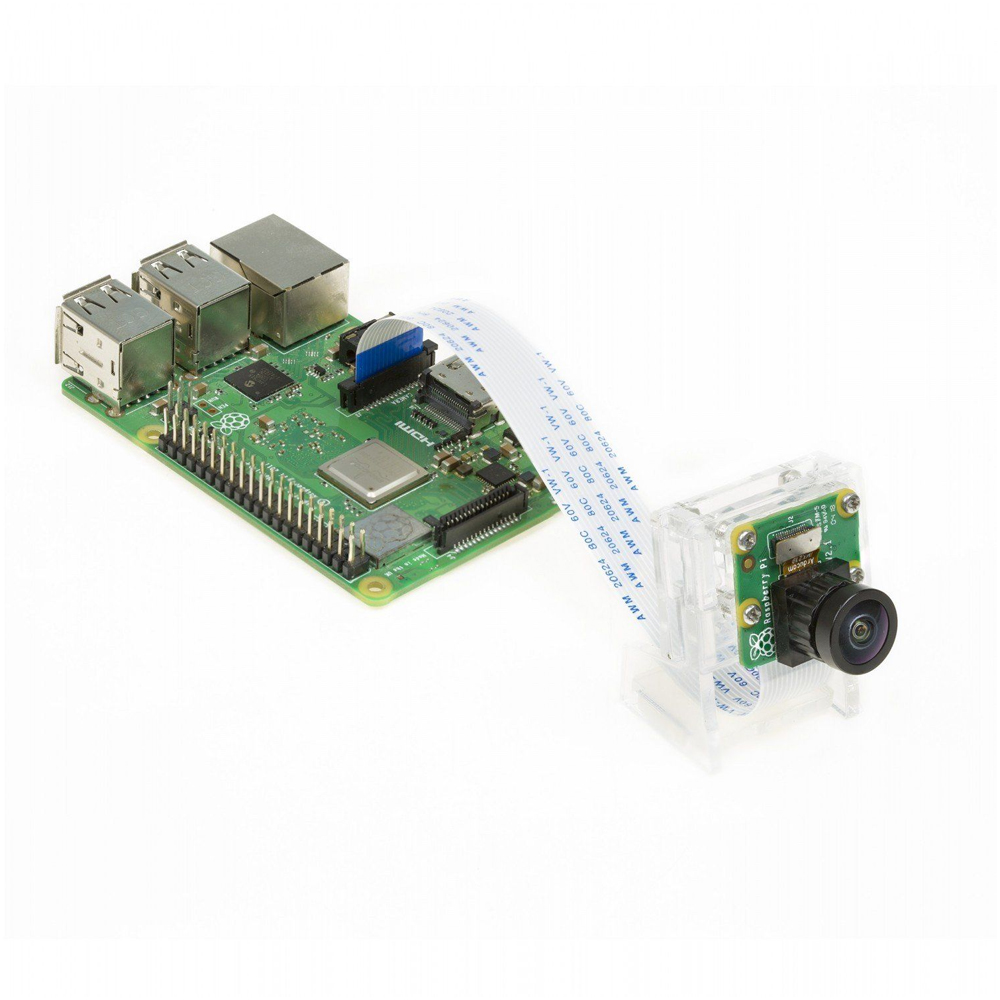

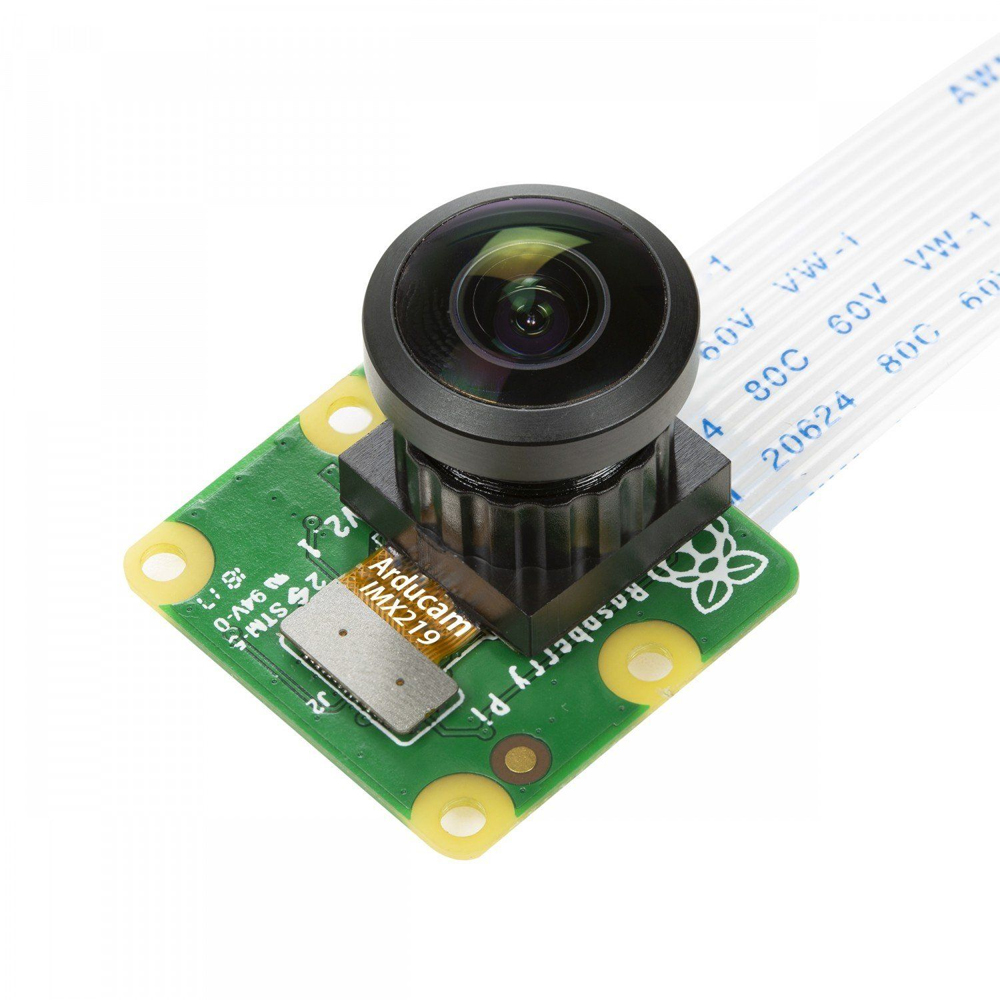

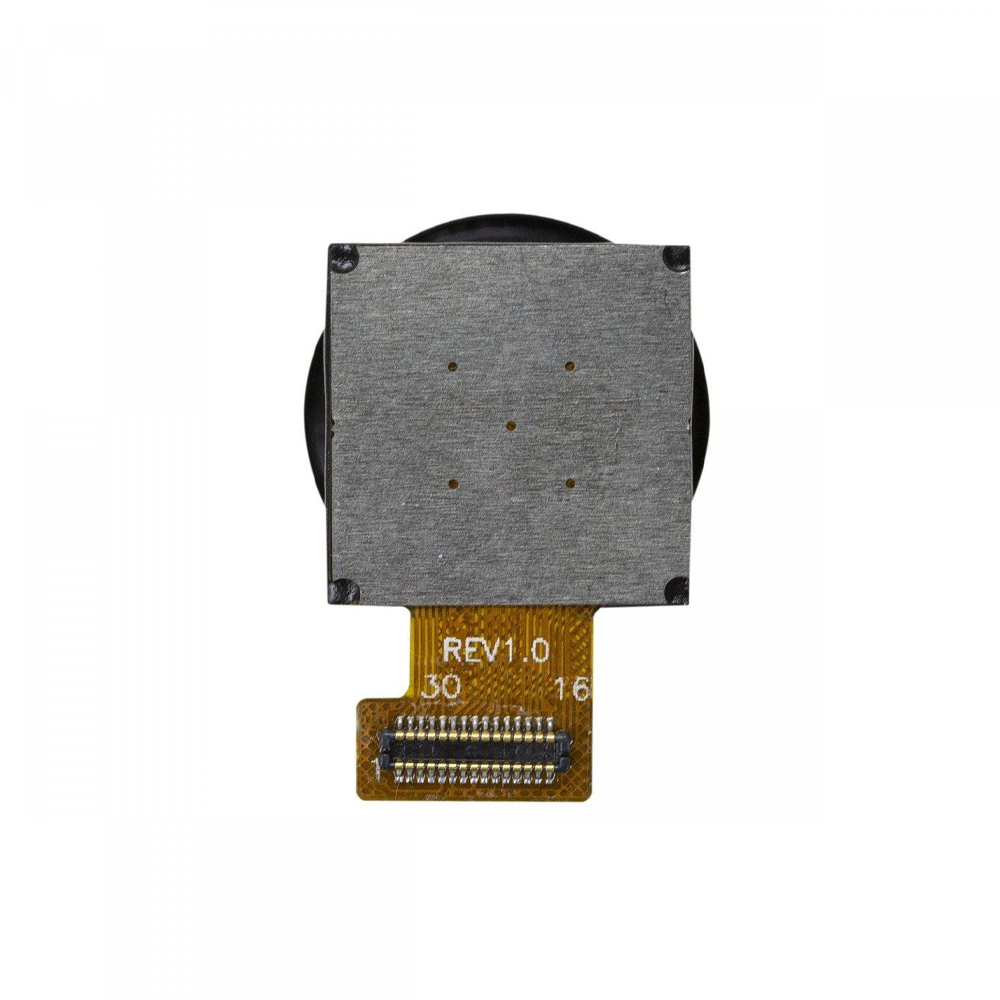

Для установки требуется отключить оригинальную камеру, установить модуль Arducam на её место и подключить к тому же разъёму. Такой способ замены позволяет сохранить предусмотренное подключение камеры к платформе. Модуль предназначен именно для замены камерного узла, поэтому при подготовке проекта исходной точкой служит конфигурация Raspberry Pi Camera V2 или Nvidia Jetson Nano, указанная в совместимости.
В основе камеры находится сенсор Sony IMX219 оптического формата 1/4″. Изображение передаётся в форматах RAW8 и RAW10 через двухканальный интерфейс MIPI CSI-2. Эти параметры определяют формат исходных данных, с которыми работает принимающая система. При настройке захвата можно ориентироваться на требуемый формат RAW и предусмотренное разрешение, сохраняя обработку изображения на стороне используемой платформы.
Объектив с креплением M12 имеет эквивалентное фокусное расстояние 2,8 мм и светосилу f/2,8. Угол обзора 70° задаёт охват сцены при выбранном положении камеры. Для стационарной установки этот параметр помогает определить, какую часть наблюдаемого пространства включить в кадр: например, рабочую область устройства или участок перед камерой. Выбор положения модуля остаётся частью настройки конкретной системы.
По сравнению с оригинальной камерой для Arducam заявлены более широкий угол обзора и меньший уровень искажений. Значение оптических искажений составляет менее 3%. Такое сочетание параметров представляет интерес при съёмке объектов, для которых требуется контролировать геометрию изображения и одновременно охватывать сцену под углом 70°. Численное значение искажений позволяет оценивать объектив по конкретному оптическому параметру.
Режим съёмки выбирается с учётом необходимого соотношения детализации и частоты кадров. Для разрешения 8 Мп указана частота 30 кадров/с, для 1080p предусмотрено 60 кадров/с, для 720p заявлено 180 кадров/с. Полное разрешение подходит для получения кадров с детализацией 8 Мп. Режимы 1080p и 720p позволяют получать больше кадров за единицу времени при снижении разрешения.
При наблюдении за движением частота кадров определяет, насколько часто камера фиксирует изменение сцены. Режим 720p при 180 кадрах/с можно использовать в проектах, где требуется последовательность изображений движущегося объекта. Для задач, в которых приоритетом служит разрешение отдельного кадра, предусмотрен режим 8 Мп при 30 кадрах/с. Выбор между этими режимами зависит от содержания снимаемой сцены и требований к получаемому изображению.
Отсутствие ИК-фильтра сохраняет чувствительность камеры к инфракрасной подсветке. Модуль можно применять в составе системы наблюдения, использующей такой источник освещения. Эта особенность относится к оптической конфигурации камеры: при проектировании установки можно предусмотреть ИК-подсветку сцены и использовать чувствительность сенсора к её излучению. Наличие встроенного источника инфракрасного света в предоставленном описании комплектации не заявлено.
Технические характеристики
- Тип оборудования: модуль камеры
- Назначение: замена оригинального камерного модуля
- Совместимость: Raspberry Pi Camera V2, Nvidia Jetson Nano
- Производитель сенсора: Sony
- Модель сенсора: IMX219
- Разрешение сенсора: 8 Мп
- Оптический формат сенсора: 1/4″
- Частота кадров: 30 кадров/с при 8 Мп, 60 кадров/с при 1080p, 180 кадров/с при 720p
- Форматы данных: RAW8, RAW10
- Крепление объектива: M12
- Эквивалентное фокусное расстояние: 2,8 мм
- Светосила объектива: f/2,8
- Угол обзора: 70°
- Оптические искажения: менее 3%
- Интерфейс подключения: MIPI CSI-2, двухканальный
- ИК-фильтр: отсутствует
- ИК-чувствительность: чувствительна к инфракрасной подсветке
- Подключение при замене: к разъёму оригинальной камеры
- Отличия от оригинальной камеры: более широкий угол обзора, меньший уровень искажений
