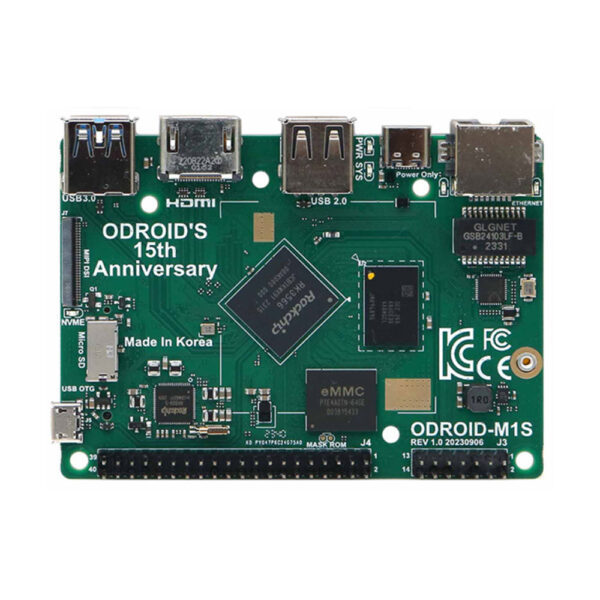

Одноплатный компьютер ODROID-M1S 8Gb RAM

Одноплатный компьютер ODROID‑M1S с 8 ГБ ОЗУ — это компактный SBC‑модуль на базе SoC Rockchip RK3566, ориентированный на промышленные и встраиваемые системы: локальные контроллеры, шлюзы сбора данных, видеорегистраторы, IoT‑шлюзы и «тонкие» серверы для малых локальных сетей. Конструктивно он рассчитан на установку в промышленные корпуса, на DIN‑рейки или в плотные монтажные ниши, где важны не только вычислительная мощность, но и энергопотребление и теплоотвод.

Ядром платформы выступает 4‑ядерный ARM Cortex‑A55 до 1,8 ГГц (Rockchip RK3566) с поддержкой команд Neon и крипто‑расширений, что позволяет относительно эффективно работать с сигналами, шифрованием и базовыми задачами ML‑инференса без дополнительных ускорителей. Встроенный NPU RKNN обеспечивает порядка 0,8 TOPS при INT8, что на практике достаточно для простых edge‑моделей распознавания лиц, классификации объектов или фильтрации трафика в промежуточном контроллере, но не ориентирован на тяжелые point‑cloud‑ или видеоаналитические задачи. Графика реализована GPU Mali‑G52 MP2 до 800 МГц, что позволяет выдавать до 4K при 60 Гц через HDMI 2.0 с HDR, а также подключать MIP‑дисплеи через соответствующий интерфейс — это удобно для HMI‑панелей и локальных операторских станций.

Память представлена LPDDR4 объемом 8 ГБ на шине до 1055 МГц, что обеспечивает достаточный запас для виртуализации легких гостевых ОС или одновременной работы нескольких сервисов, но не рассчитан на постоянные большие нагрузки от тяжелых баз данных. Хранение данных построено комбинированно: встроенная eMMC 64 ГБ, припаянная к плате, и слот microSD UHS‑I SDR104, плюс M.2 NVMe (PCIe 2.1 x1, M‑key) для SSD 22×80 мм; при этом устройства M.2 SATA не поддерживаются, так как слот работает только по PCIe. Это делает конфигурацию удобной для быстрой загрузки из eMMC и размещения «тяжелых» данных на NVMe, при этом главное — не рассчитывать на высокопроизводительные дисковые подсистемы, как на полноценном сервере.

Сеть реализована через один порт GbE LAN (Realtek RTL8211F) с индикацией 100/1000 Мбит/с по светодиодам, что соответствует типичным требованиям к промышленным шлюзам и контроллерам. Интерфейсная часть включает HDMI 2.0, MIPI DSI, один USB 2.0‑host, один USB 3.0‑host, micro USB 2.0 OTG, uart‑консоль для отладки и два GPIO‑разъема (40‑пин и 14‑пин), что расширяет варианты подключения периферии, датчиков и логгера. Питание — один порт USB‑C, диапазон входного постоянного напряжения 4,9–5,3 В; рекомендуемый адаптер 5 В / 3 А, что на практике позволяет использовать стандартные промышленные блоки питания и легко резервировать питание.

Типичные сценарии: промышленный шлюз Modbus‑TCP/RTU, IoT‑агрегатор с несколькими датчиками, локальный сервер сбора и первичной обработки данных, домашний NAS‑ или медиа‑сервер с базовой видеоподдержкой, а также «тонкий» Linux‑сервер для локальных веб‑сервисов и баз данных малых проектов. В сравнении с другими SBC этого класса (например, Raspberry Pi или предыдущим ODROID‑M1) платформа M1S выигрывает за счет встроенной 64‑ГБ eMMC, более компактного и тонкого корпуса, снижения энергопотребления примерно на 20% и расширенного набора GPIO‑линий, что упрощает интеграцию в промышленные распределенные системы.

Технические характеристики

• Модель SoC: Rockchip RK3566
• Архитектура: ARM Cortex‑A55 quad‑core до 1,8 ГГц
• GPU: ARM Mali‑G52 MP2, до 800 МГц
• NPU: RKNN, до около 0,8 TOPS при INT8
• Оперативная память: LPDDR4, 8 ГБ
• Скорость работы ОЗУ: до 1055 МГц
• Флеш‑память: встроенная eMMC 64 ГБ (припаянная)
• Слот расширения памяти: 1 слот microSD UHS‑I SDR104
• Интерфейс NVMe: 1 слот M.2 PCIe 2.1 x1 (M‑key), поддержка 22×80 SSD
• Сеть: 1 порт GbE LAN (10/100/1000 Мбит/с), Realtek RTL8211F
• Видео: 1 порт HDMI 2.0 (до 4K при 60 Гц, HDR), 1 интерфейс MIPI DSI 30‑контактов
• Порты: 1× USB 2.0 host, 1× USB 3.0 host, 1× micro USB 2.0 OTG
• Отладка: 1 порт UART (последовательная консоль)
• GPIO: 1× 40‑контактный GPIO, 1× 14‑контактный GPIO
• Резервное питание RTC: разъем для батарейки
• Питание: 1× USB Type‑C (только питание)
• Входное напряжение питания: постоянный ток 4,9–5,3 В
• Рекомендуемый адаптер: 5 В / 3 А (мощность около 0,015 кВт)
• Мощность в холостом ходу: около 0,0011 кВт
• Потребление при нагрузке на процессор: около 0,00352 кВт
• Габариты платы: 90 мм × 65 мм × 16 мм
• Масса: 52 г, включая радиатор
