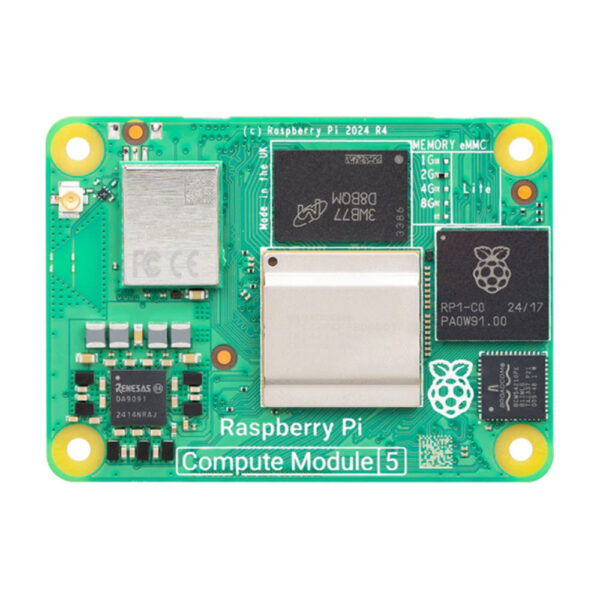

Raspberry Pi Compute Module 5 16GB RAM, 64GB eMMC

Вычислительный модуль Raspberry Pi Compute Module 5 представляет собой компактное промышленное решение для встраиваемых систем, построенное на базе 64-битного процессора Broadcom BCM2712 с четырьмя ядрами Arm Cortex-A76, работающими на частоте 2.4 ГГц. Модуль ориентирован на интеграцию в специализированные устройства автоматизации, IoT-инфраструктуру, промышленные контроллеры и системы машинного зрения, где требуется баланс между производительностью и компактностью форм-фактора.

Архитектура построена на современной платформе с 16 ГБ оперативной памяти LPDDR4X-4267, что обеспечивает обработку данных с пропускной способностью до 17 ГБ/с. Встроенный накопитель eMMC объемом 64 ГБ гарантирует надежное хранение операционной системы и рабочих данных без необходимости внешних карт памяти. Графический ускоритель VideoCore VII поддерживает декодирование видеопотоков H.265 (HEVC) в разрешении 4Kp60 и одновременный вывод на два монитора через интерфейсы, что критично для систем видеоаналитики и цифровых вывесок.

Коммуникационные возможности модуля включают два порта Gigabit Ethernet с поддержкой IEEE 1588 для точной синхронизации времени в распределенных системах. Интерфейсы PCIe 2.0 x1 открывают путь к подключению высокоскоростных периферийных устройств — NVMe-накопителей, сетевых адаптеров или специализированных плат расширения. Беспроводная связь реализована через двухдиапазонный модуль Wi-Fi 5 (802.11ac) и Bluetooth 5.0, что упрощает развертывание в средах, где прокладка кабелей затруднена.

Модуль предоставляет разработчикам доступ к 30 линиям GPIO с программируемой функциональностью, включая интерфейсы UART, SPI, I2C и PWM. Это позволяет напрямую управлять внешними датчиками, приводами и индикацией без дополнительных микроконтроллеров. Два порта USB 3.0 и четыре USB 2.0 обеспечивают подключение камер, накопителей и периферии с суммарной пропускной способностью до 5 Гбит/с на канал. Интерфейс MIPI CSI поддерживает до двух камер одновременно для задач компьютерного зрения и контроля качества.

Форм-фактор модуля 55 × 40 мм с разъемом на 100 контактов позволяет интегрировать его в компактные корпуса промышленного оборудования. Рабочий диапазон температур от 0 до 50 °C делает модуль пригодным для офисных и легких промышленных условий. Энергопотребление в типичных режимах составляет 3–5 Вт, что важно для автономных систем с ограниченным питанием. Совместимость с Raspberry Pi OS и широким спектром Linux-дистрибутивов ускоряет разработку и снижает порог входа для команд с опытом работы на этой платформе.

Compute Module 5 находит применение в промышленных шлюзах для сбора данных с производственных линий, в системах управления зданиями для обработки сигналов от датчиков климат-контроля и безопасности, в медицинских устройствах для обработки изображений и телеметрии. Модуль также используется в образовательных проектах по робототехнике, где требуется компактный компьютер с достаточной мощностью для обработки данных от лидаров и камер в реальном времени.

Технические характеристики

• Процессор: Broadcom BCM2712, Arm Cortex-A76, 4 ядра, 2.4 ГГц.
• Оперативная память: 16 ГБ LPDDR4X-4267.
• Встроенная память: 64 ГБ eMMC.
• Графический ускоритель: VideoCore VII.
• Сетевые интерфейсы: 2 × Gigabit Ethernet (IEEE 1588).
• Беспроводная связь: Wi-Fi 5 (802.11ac), Bluetooth 5.0.
• Интерфейс расширения: PCIe 2.0 x1.
• USB-порты: 2 × USB 3.0, 4 × USB 2.0.
• GPIO: 30 линий с поддержкой UART, SPI, I2C, PWM.
• Камеры: 2 × MIPI CSI.
• Видеовыходы: 2 × HDMI 2.0 с поддержкой 4Kp60.
• Декодирование видео: H.265 (HEVC) 4Kp60.
• Форм-фактор: 55 × 40 мм.
• Разъем: 100-контактный высокоплотный.
• Рабочая температура: от 0 до 50 °C.
• Потребляемая мощность: 0.003–0.005 кВт⋅ч (типичный режим).
• Операционная система: Raspberry Pi OS, Linux-дистрибутивы.
