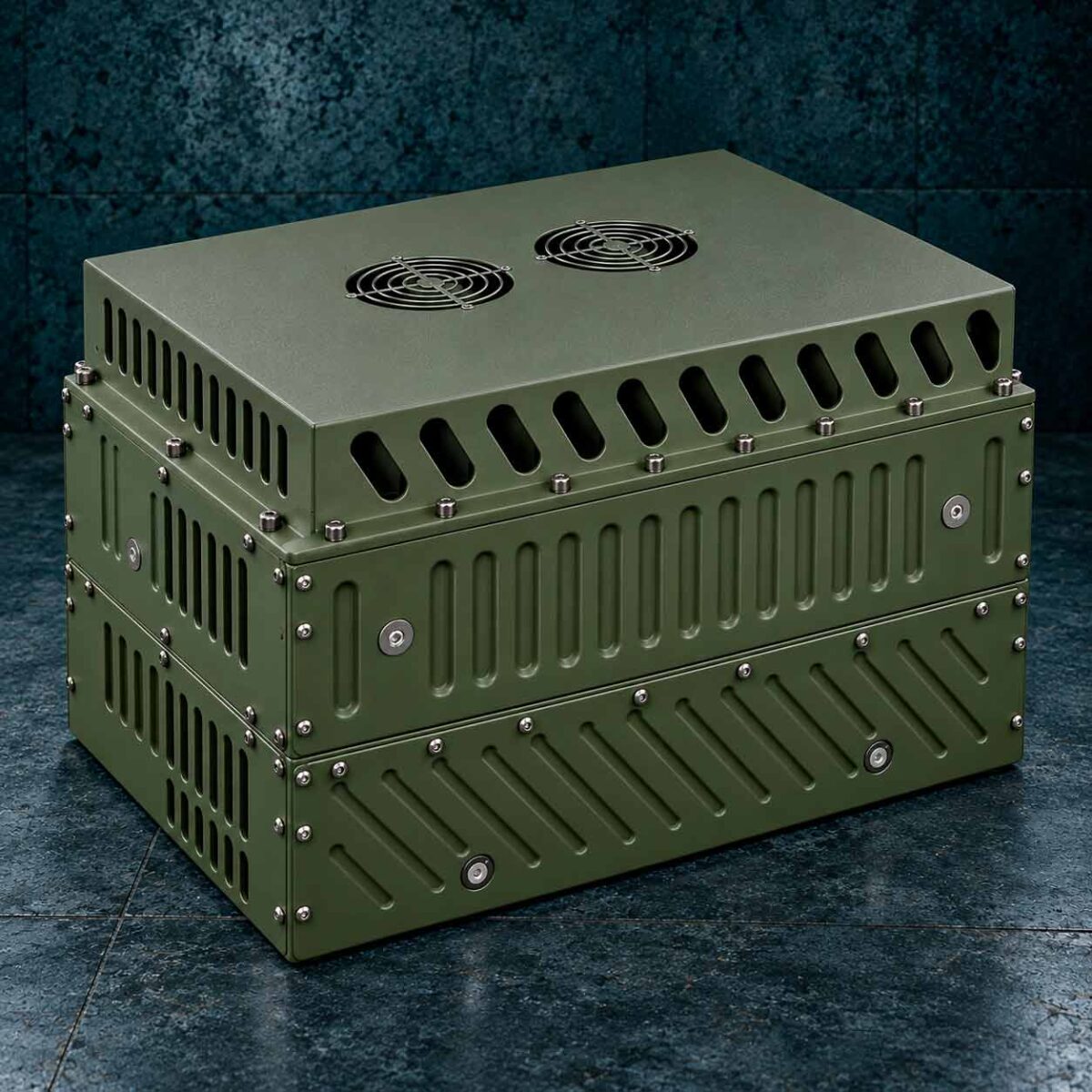

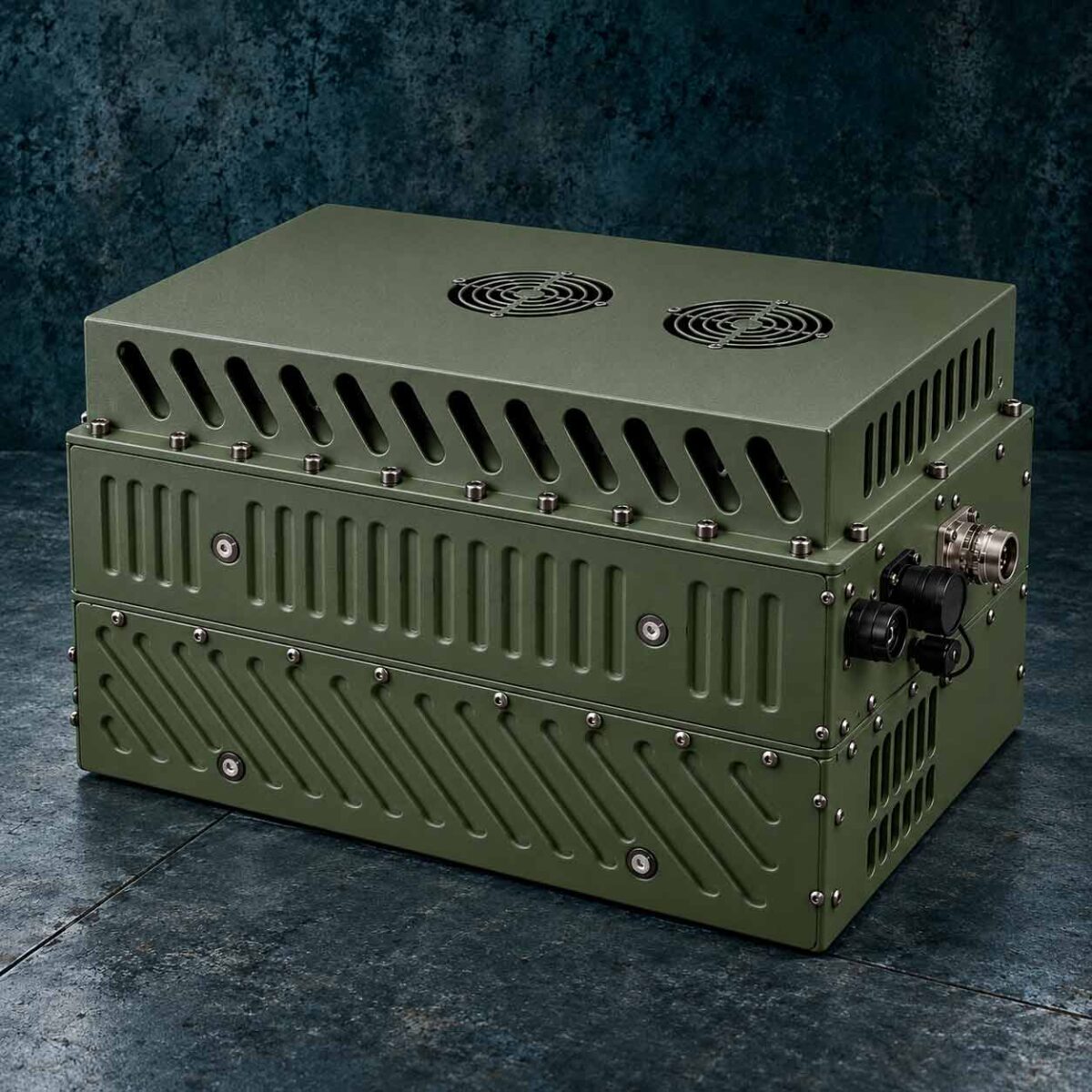

«РЭБ подавитель частот Старлик» принимает сигнал промежуточной частоты, переносит его в Ku-диапазон и усиливает перед подачей на антенну. В исходных данных указаны параметры BUC; тип, усиление и диаграмма направленности антенны не приведены.
Устройство работает в двух частотных конфигурациях. При частоте гетеродина 12,8 ГГц входному диапазону 0,95–1,70 ГГц соответствует выходной диапазон 13,75–14,50 ГГц. При частоте гетеродина 13,05 ГГц входному диапазону 0,95–1,45 ГГц соответствует выходной диапазон 14,00–14,50 ГГц. Это позволяет соотнести конфигурацию преобразователя с частотным планом станции.
Номинальная выходная мощность составляет 250 Вт (54 dBm), коэффициент усиления — не менее 73 дБ. Усиление регулируется в пределах 20 дБ с шагом 0,5 дБ. Для оценки сигнала на выходе указаны неравномерность и стабильность усиления, интермодуляционные составляющие, побочные излучения, шум в полосе передачи и фазовый шум. Усилитель выполнен по технологии GaN.

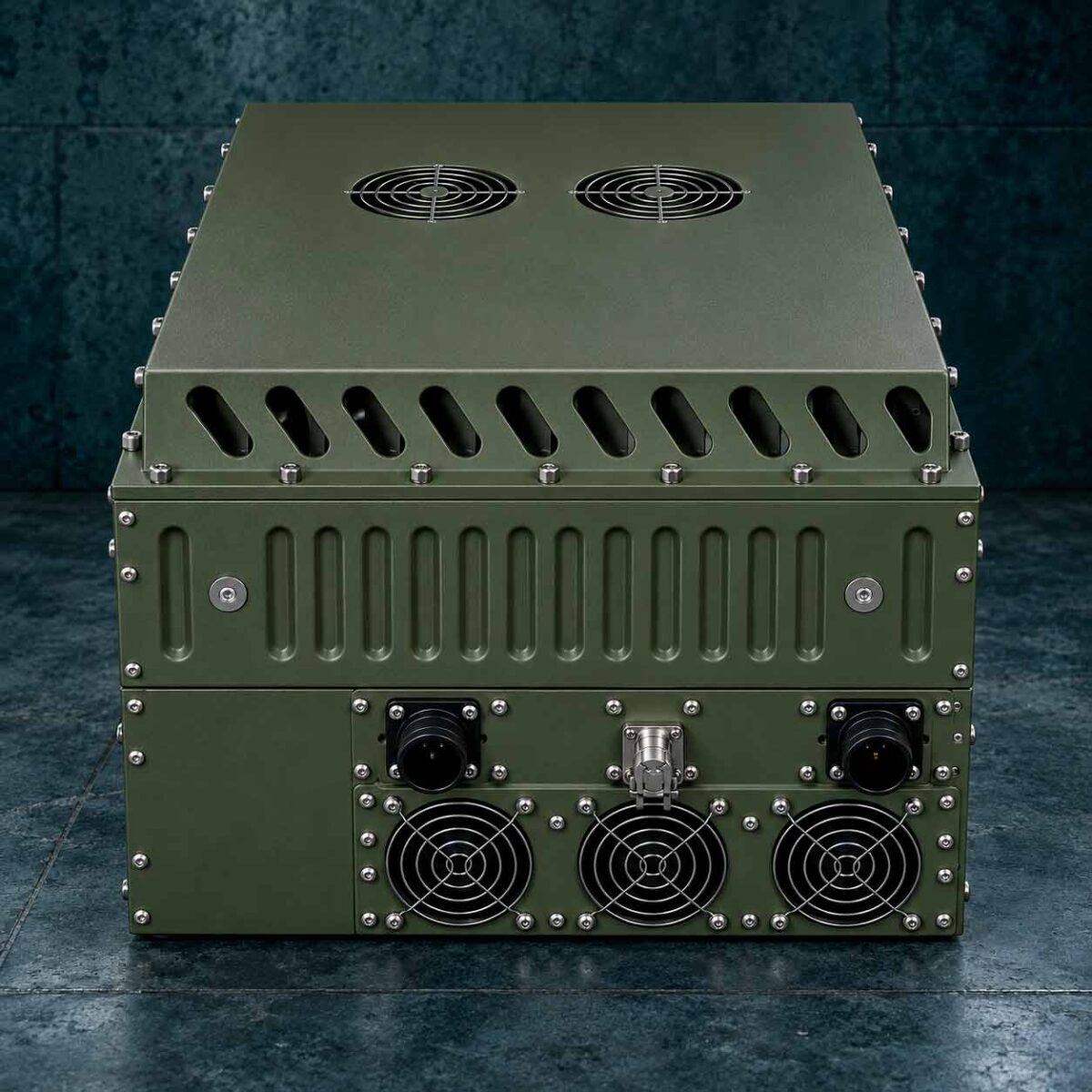

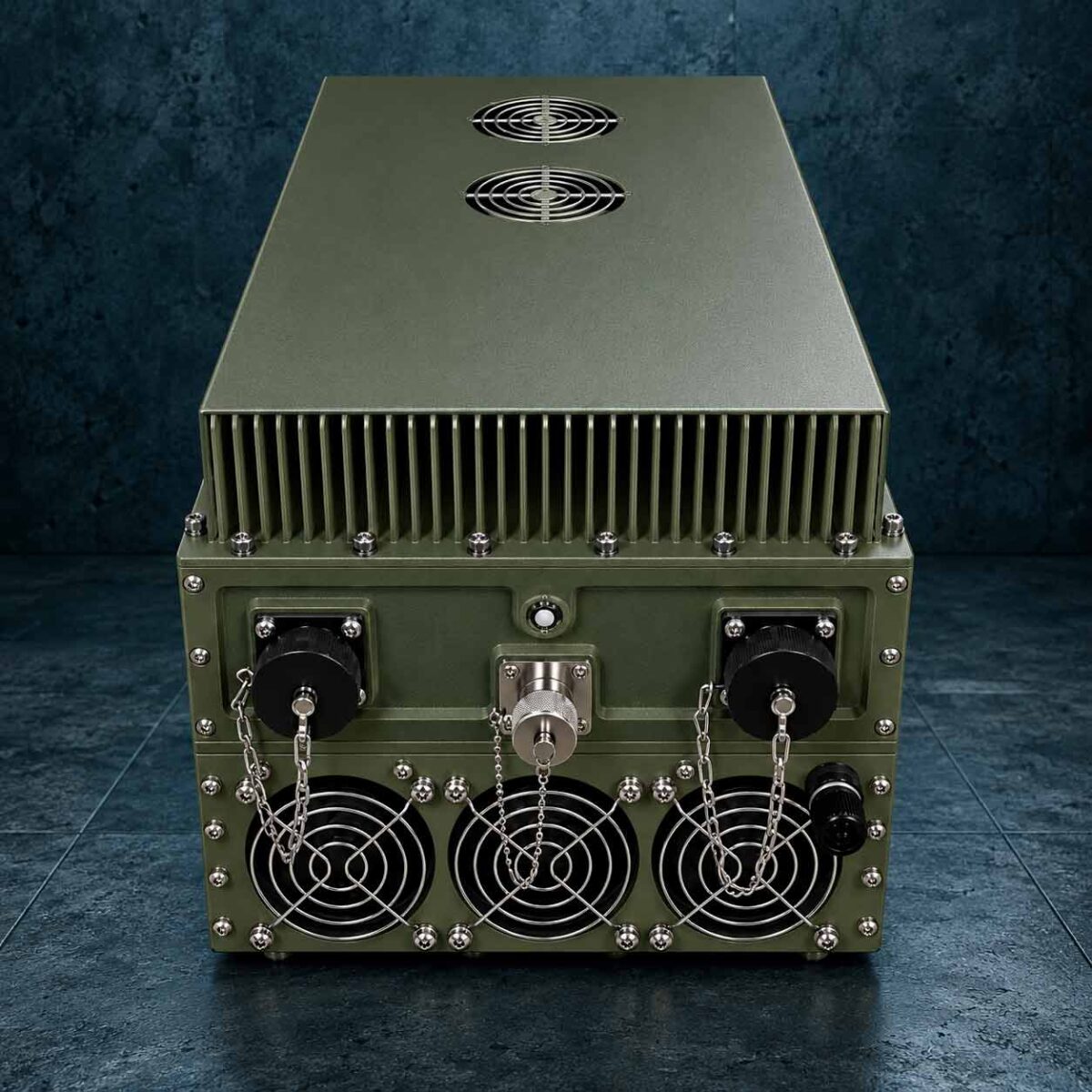

Вход промежуточной частоты оснащён разъёмом N-Type Female с волновым сопротивлением 50 Ом, выход — волноводным интерфейсом WR-75. Опорная частота составляет 10 МГц. Для управления предусмотрены RJ45 и RS485; через систему диагностики доступны контроль температуры, тока и выходной мощности. При аварийных режимах действует автоматическая защита.
Питание BUC осуществляется от сети 220 В переменного тока с допуском ±15%; потребляемая мощность — не более 1300 Вт. Корпус имеет степень защиты IP65 и рассчитан на работу при температуре от −40 до +55 °C. Габариты составляют 330 × 200 × 180 мм, масса — не более 13 кг. При подборе узла для станции необходимо отдельно согласовать параметры антенны и состав поставки: этих сведений в исходных данных нет.
Технические характеристики
- BUC Ku-диапазона с усилителем GaN
- Выход 13,75–14,50 ГГц, мощность 250 Вт
- Сетевое питание 220 В, до 1300 Вт
- Преобразование IF-сигнала для спутниковой станции связи
- Регулировка усиления под параметры передающего тракта
- Встроенный контроль температуры, тока и выходной мощности
- Тип оборудования: повышающий преобразователь с усилителем мощности (BUC) и антенной
- Диапазон: Ku-band
- Технология усилителя: GaN
- Назначение: спутниковые станции связи
- Выходная частота: 13,75–14,50 ГГц / 14,00–14,50 ГГц
- Входная частота IF: 0,95–1,70 ГГц / 0,95–1,45 ГГц
- Частота гетеродина LO: 12,8 / 13,05 ГГц
- Опорная частота: 10 МГц, 0 dBm ±5 дБ
- Коэффициент усиления: ≥73 дБ
- Регулировка усиления: 20 дБ, шаг 0,5 дБ
- Неравномерность усиления: ≤1,2 дБ на 40 МГц; ≤3,0 дБ на 500 МГц; ≤4,0 дБ на 750 МГц
- Стабильность усиления: ≤4 дБ
- Мощность насыщения: ≥54 dBm
- Номинальная выходная мощность: 250 Вт (54 dBm)
- IM3: ≤−25 dBc при снижении выходной мощности на 3 дБ
- Побочные излучения: ≤−55 dBc
- Шум в полосе передачи: ≤−76 dBm/Hz
- КСВ входа: ≤1,5:1
- Фазовый шум при отстройке 100 Гц: ≤−65 dBc/Hz
- Фазовый шум при отстройке 1 кГц: ≤−75 dBc/Hz
- Фазовый шум при отстройке 10 кГц: ≤−85 dBc/Hz
- Фазовый шум при отстройке 100 кГц: ≤−95 dBc/Hz
- Напряжение питания: 220 В переменного тока ±15%
- Потребляемая мощность: ≤1300 Вт
- Входной разъём: N-Type Female, 50 Ом
- Выходной интерфейс: WR-75
- Разъём управления: MS3112E-14-19P
- Разъём питания: MS3102A-16-10P
- Интерфейсы управления: RJ45 / RS485
- Габариты: 330 × 200 × 180 мм
- Масса: ≤13 кг
- Рабочая температура: −40…+55 °C
- Температура хранения: −45…+75 °C
- Степень защиты: IP65
- Функции контроля: температура, ток, выходная мощность
- Защита: автоматическая при аварийных режимах
- Диагностика: встроенная система диагностики оборудования
