РЭБ Скания D30 100-6200 МГц с детектором Сфера

Комплекс РЭБ Скания D30 относится к категории стационарных систем радиоэлектронного противодействия, разработанных специально для круглосуточной защиты критически важных объектов от беспилотных летательных аппаратов различных типов. Система обеспечивает подавление каналов управления, телеметрии и навигации БПЛА в широком частотном диапазоне от 100 до 6200 МГц при суммарной выходной мощности 1500 Вт. Интеграция с детектором купольного типа Сфера формирует автономный комплекс обнаружения и нейтрализации, способный функционировать без постоянного участия оператора.

Архитектура системы базируется на трёхблочной структуре усилителей мощности, охватывающих диапазоны 100-1700 МГц, 1700-3700 МГц и 3700-6200 МГц. Каждый блок разделён на десять частотных секций, что обеспечивает точное перекрытие всех коммерческих диапазонов управления дронами. В нижнем диапазоне подавляются частоты 433 МГц для телеметрических каналов и диапазон 900 МГц для аналоговых систем передачи видео. Средний блок нацелен на подавление GPS L1/L2, ГЛОНАСС, WiFi 2.4 ГГц и цифровых каналов передачи изображения. Верхний блок блокирует современные широкополосные системы управления на 5.8 ГГц и каналы межсетевого взаимодействия групповых БПЛА.

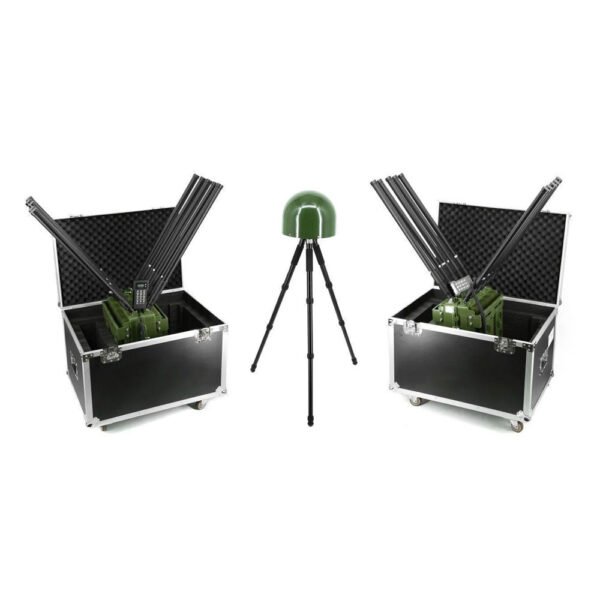

Детектор Сфера представляет собой широкополосный спектральный анализатор с диапазоном обнаружения 300-6500 МГц, оснащённый всенаправленными антеннами купольного типа. Система анализирует эфир на предмет характерных сигнатур радиоизлучения дронов, включая модуляцию управляющих команд и видеопотоков. При обнаружении целевого сигнала активируется соответствующий канал подавления либо все каналы одновременно в режиме массированной атаки. Время реакции системы от момента детектирования до начала генерации помех составляет менее секунды, что критично при противодействии FPV-дронам на скоростях до 100-150 км/ч. Дальность обнаружения достигает 1000 метров, превышая эффективный радиус подавления.

Конструктивно комплекс выполнен в металлическом корпусе с классом защиты IP66, обеспечивающим стойкость к пыли, влаге и прямому попаданию струй воды. Система активного охлаждения с принудительной вентиляцией позволяет поддерживать рабочий температурный режим в диапазоне от -20°C до +70°C, а в экстремальных условиях от -40°C до +80°C. Питание осуществляется от сети 220В переменного тока или от источника постоянного тока 28В с потреблением до 3 кВт⋅ч. Для полевого развёртывания предусмотрена комплектация треногой с возможностью быстрого монтажа без применения специального инструмента.

Практическое применение системы эффективно при организации зон запрета полётов над военными объектами, складами боеприпасов, командными пунктами и позициями артиллерии. Комплекс способен работать в двух режимах: ручном, когда оператор самостоятельно активирует требуемые каналы подавления, и автоматическом, где детектор управляет всей системой. В автоматическом режиме при обнаружении видеосигнала на расстоянии 200-500 метров система мгновенно включает все частоты подавления, а после исчезновения цели возвращается в пассивный режим сканирования, оставаясь незаметной для средств радиотехнической разведки противника.

Модульная структура позволяет объединять до восьми комплексов Сфера через Ethernet для создания эшелонированной обороны с разными антеннами вертикальной и горизонтальной поляризации. Это обеспечивает защиту от массированных атак и роёв дронов, нарушая сетевое взаимодействие между отдельными аппаратами. Дальность подавления навигационных систем на частотах GPS достигает 3000 метров, а на диапазоне 2.4 ГГц составляет порядка 2000-2500 метров в зависимости от рельефа местности и наличия естественных препятствий.

Отличительной особенностью Скания D30 является высокая суммарная мощность 1500 Вт, распределённая по 30 частотным каналам, что превосходит большинство аналогичных систем на российском рынке. Защита по коэффициенту стоячей волны предохраняет усилители от повреждения при неправильном подключении антенн или их обрыве. Обязательное заземление корпуса обеспечивает молниезащиту при установке на открытой местности.

Технические характеристики

• Диапазон частот: 100-6200 МГц
• Блок 1 (100-1700 МГц): 10 каналов (100-200, 200-300, 300-400, 400-550, 550-700, 700-850, 900-1100, 1100-1300, 1300-1500, 1500-1700 МГц)
• Блок 2 (1700-3700 МГц): 10 каналов (1700-1900, 1900-2100, 2100-2300, 2300-2500, 2500-2700, 2700-2900, 2900-3100, 3100-3300, 3300-3500, 3500-3700 МГц)
• Блок 3 (3700-6200 МГц): 10 каналов (3700-3900, 4100-4300, 4300-4500, 4900-5100, 5100-5300, 5300-5500, 5500-5700, 5700-5850, 5850-6000, 6000-6200 МГц)
• Выходная мощность: 1500 Вт
• Дальность подавления GPS/ГЛОНАСС: до 3000 м
• Дальность подавления 2.4 ГГц: до 2500 м
• Дальность обнаружения детектором: до 1000 м
• Детектор: Сфера (купольный, всенаправленный)
• Диапазон обнаружения детектора: 300-6500 МГц
• Тип обнаружителя: пороговый спектральный с анализом сигнатур
• Время реакции системы: менее 1 секунды
• Регулировка мощности: нет
• Защита по КСВ: есть
• Режимы работы: автоматический, ручной
• Управление: пульт (до 30 м), ПО через Ethernet
• Сигнализация обнаружения: светодиодная, звуковая, в ПО
• Сетевое объединение: до 8 комплексов через Ethernet
• Питание: 220В AC / 28В DC
• Потребляемая мощность: до 3 кВт⋅ч
• Охлаждение: активное (принудительная вентиляция)
• Рабочая температура: от -20°C до +70°C
• Экстремальная температура: от -40°C до +80°C
• Класс защиты корпуса: IP66 (пыле- влагозащита)
• Материал корпуса: металл
• Размер без антенн: 447×357×203 мм
• Длина антенн: 950 мм
• Длина антенного кабеля: 2 м (опционально)
• Тип антенн подавления: всенаправленные монопольные (вертикальная поляризация), турникетные (горизонтальная поляризация)
• Тип антенны детектора: широкополосная всенаправленная
• Заземление: обязательное (молниезащита)
• Монтаж: тренога (в комплекте), возможна установка на технику через инвертор
• Гарантия: предоставляется производителем
