SDR плата LimeSDR Mini 2.0 (10МГц-3,5ГГц, 44K FPGA, USB 3.0)

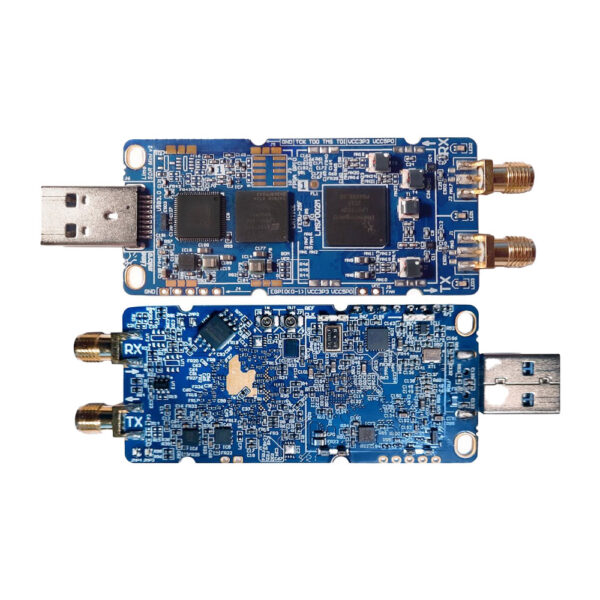

LimeSDR Mini 2.0 представляет собой программно-определяемую радиоплатформу с архитектурой USB-стик, предназначенную для разработки и прототипирования высокопроизводительных радиочастотных систем. Данное устройство объединяет мощности FPGA с интегрированным RF-трансивером, обеспечивая полнодуплексную работу в диапазоне от 10 МГц до 3,5 ГГц с максимальной полосой пропускания 40 МГц.

Сердцем платформы выступает RF-трансивер LMS7002M от Lime Microsystems, работающий совместно с FPGA Lattice ECP5 LFE5U-45F. Это сочетание обеспечивает 44K программируемых логических элементов против 16K у предшественника, что расширяет возможности цифровой обработки сигналов непосредственно на плате. Устройство поддерживает скорость дискретизации 30,72 MSPS при разрядности АЦП/ЦАП 12 бит, что достаточно для большинства радиотехнических задач.

Интерфейс USB 3.0 через контроллер FTDI FT601 обеспечивает высокоскоростную передачу данных между SDR-платой и хост-компьютером. Встроенный VCTCXO на 40 МГц с возможностью подстройки через внутренний ЦАП гарантирует стабильность частотных характеристик. Дополнительно предусмотрен вход внешнего опорного сигнала через разъем U.FL для синхронизации с внешним эталоном частоты.

В реальных условиях эксплуатации LimeSDR Mini 2.0 демонстрирует широкий спектр применений: от любительских цифровых ТВ-передатчиков до спутниковых наземных станций. Увеличенные логические ресурсы FPGA позволяют реализовывать сложные алгоритмы обработки сигналов, включая фильтрацию, децимацию и интерполяцию непосредственно на аппаратном уровне. Исследователи успешно используют устройство для проектов машинного обучения, включая распознавание жестов через препятствия с помощью радиоволн 2-4 ГГц диапазона.

Ключевым преимуществом перед оригинальной LimeSDR Mini является переход на FPGA Lattice ECP5, обладающую не только большим количеством логических элементов (44K против 16K), но и развитой экосистемой открытых инструментов разработки. Компактный форм-фактор 69×31,4 мм при сохранении полнодуплексной архитектуры делает устройство оптимальным решением для портативных и встраиваемых приложений. Максимальная выходная мощность до 10 дБм в зависимости от частоты обеспечивает достаточный уровень сигнала для большинства экспериментальных и образовательных задач.

Технические характеристики

• RF-трансивер: LMS7002M
• FPGA: Lattice ECP5 LFE5U-45F
• Количество логических элементов FPGA: 44K LUT
• Встроенная память FPGA: 1944 Kb
• Распределенная память RAM: 351 Kb
• Количество умножителей: 72 × 18×18 бит
• Частотный диапазон: 10 МГц — 3,5 ГГц
• RF полоса пропускания: 40 МГц
• Скорость дискретизации: 30,72 MSPS
• Разрядность АЦП/ЦАП: 12 бит
• Количество каналов передачи: 1
• Количество каналов приема: 1
• Режим работы: полнодуплексный
• Максимальная выходная мощность: 10 дБм
• Интерфейс подключения: USB 3.0 Type-A
• USB-контроллер: FTDI FT601
• Опорная частота: 40,00 МГц VCTCXO
• Флеш-память конфигурации: 128 Мб
• Разъемы антенн: 2 × SMA (женские)
• Разъем внешней синхронизации: U.FL
• GPIO FPGA: 8 выводов (3,3В)
• Светодиодные индикаторы: 3 × двухцветные (красный/зеленый)
• Размеры платы: 69 × 31,4 мм
• Питание: через USB (5В)
• Потребляемая мощность: 0,01 кВт⋅ч
