Шлейф PCIe 40 мм для HATs Raspberry Pi 5 PCIe

Шлейф PCIe длиной 40 мм соединяет встроенный PCIe-интерфейс Raspberry Pi 5 с HAT-расширениями или внешними устройствами. Он предназначен для задач, где требуется подключение NVMe SSD или других PCIe-модулей без лишних адаптеров. На практике это упрощает сборку компактных систем с высокой скоростью передачи данных.

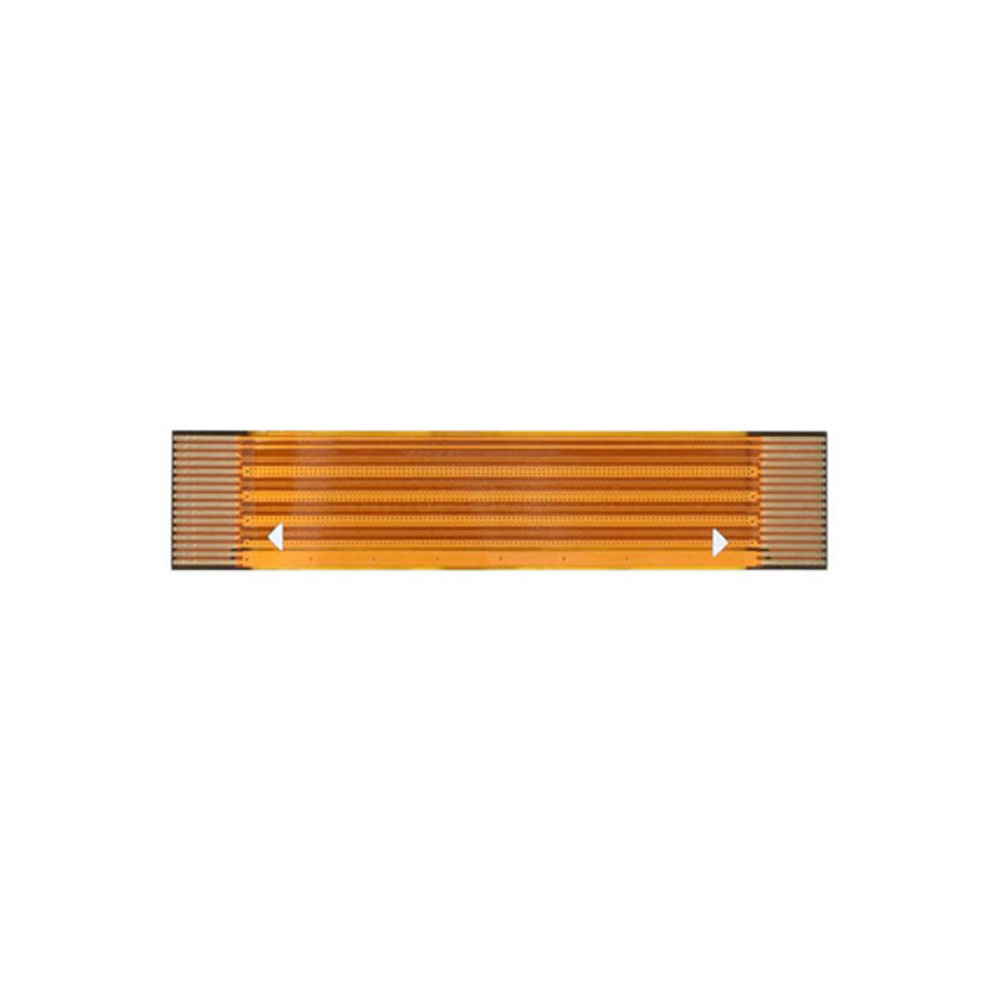

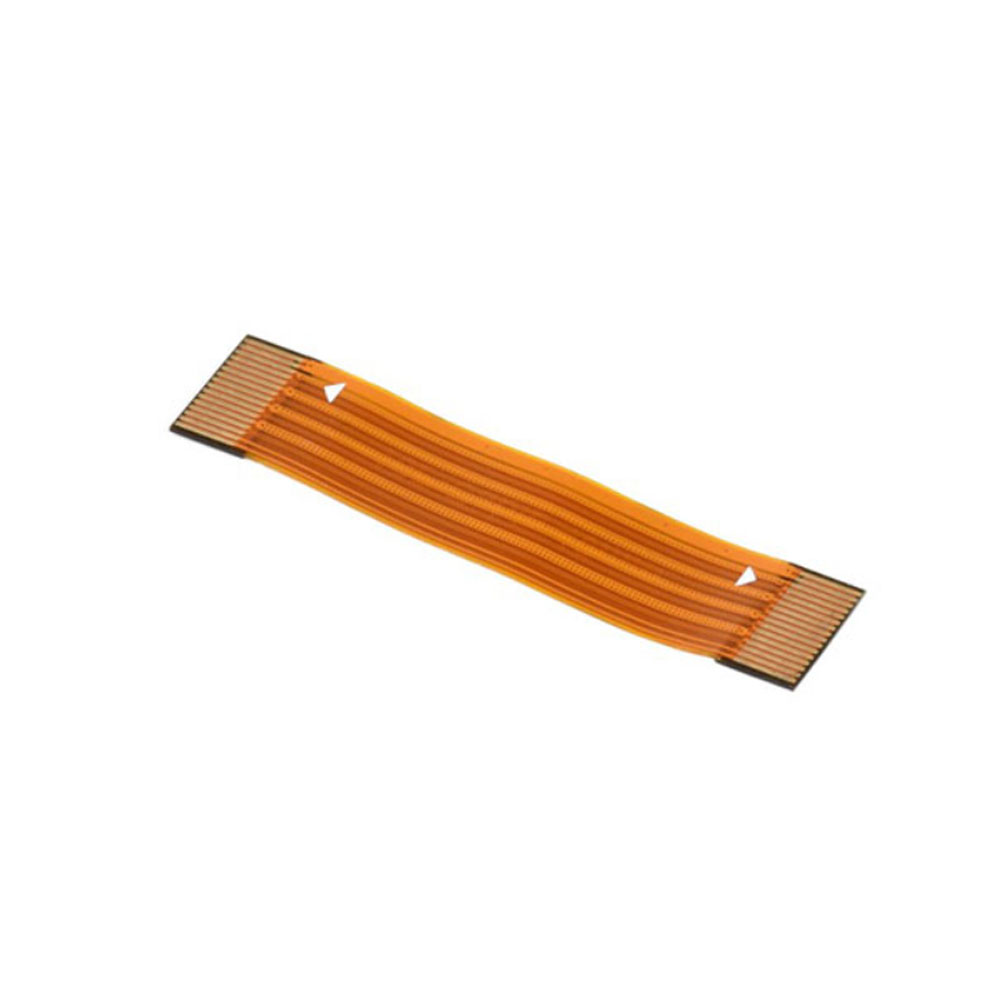

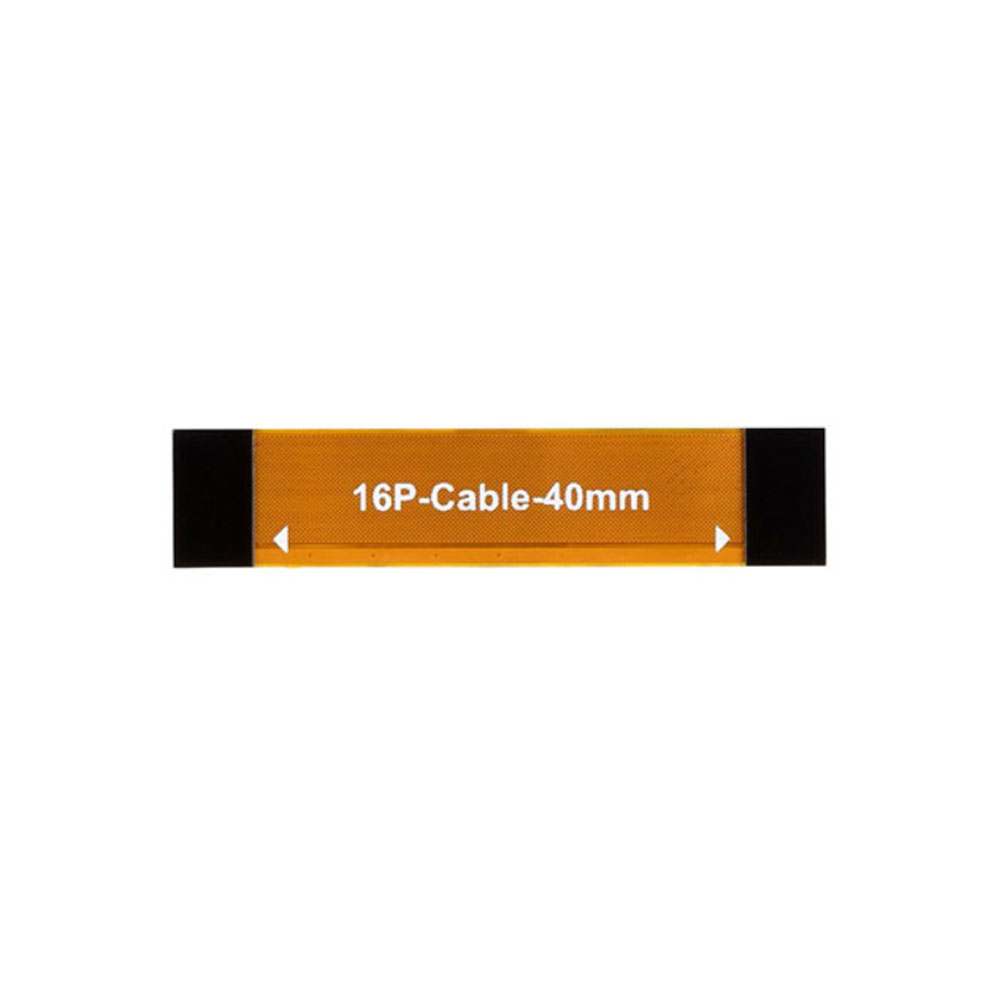

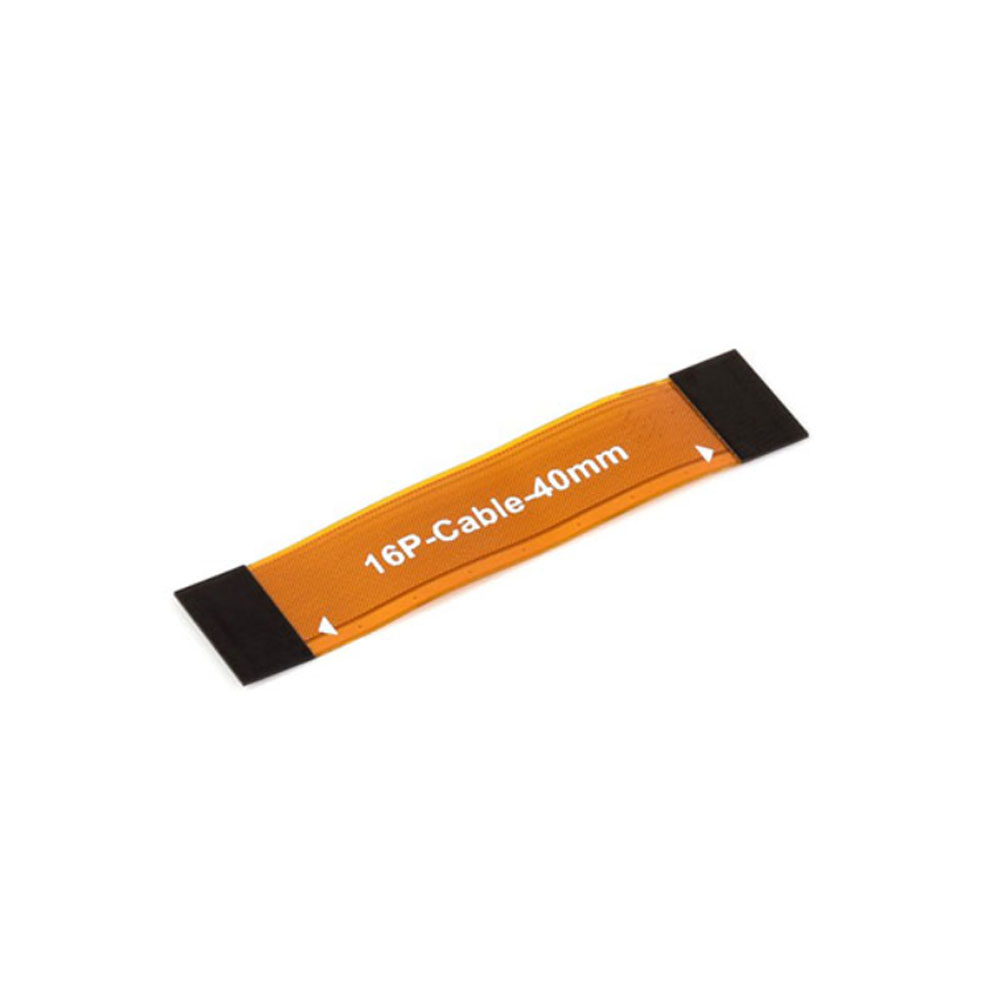

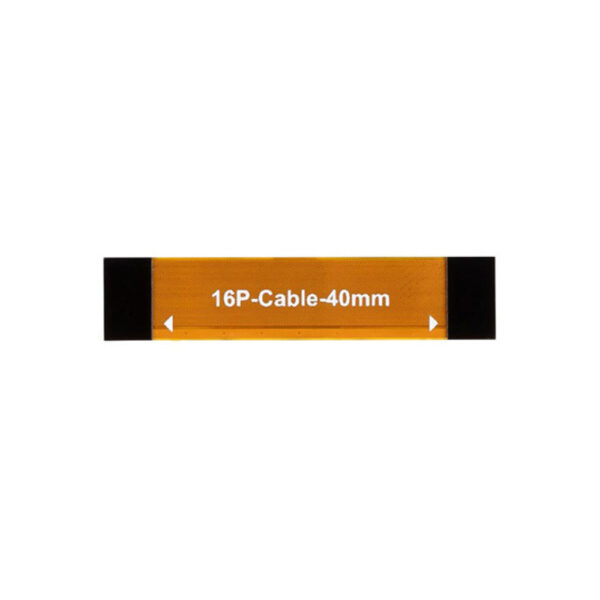

Конструктивно шлейф выполнен как гибкий FPC-кабель с 16 контактами и шагом 0.5 мм, что обеспечивает точное соответствие разъемам Pi 5. Материал сохраняет импеданс дифференциальных пар на уровне 90 Ом ±10%, минимизируя потери сигнала на короткой дистанции. Гибкость позволяет подгибать кабель под углом, удобен при монтаже в тесных корпусах — не ломается при вибрациях, как жесткие шины.

Характеристики: длина 40 мм фиксирована, 16 пинов, pitch 0.5 мм. Это дает стабильную работу PCIe Gen 2/3 на скоростях до нескольких ГБ/с, в зависимости от HAT. Практическая ценность в том, что сигнал не деградирует заметно, даже если HAT стоит близко к плате — протестировано в проектах с M.2 NVMe, где задержки минимальны.

В сценариях: подключают M.2 HAT+ для SSD в системах видеонаблюдения или логгеров данных, где Pi 5 выступает контроллером. Или с PCIe-to-ETH для сетевых ускорителей — кабель не мешает GPIO-стеку. На производстве использовали в прототипах IoT-шлюзов: 40 мм хватает для стандартного монтажа, без растяжки сигнала.

Отличие от более длинных (60-80 мм): меньший риск интерференции на высоких частотах, короче путь — меньше наводок. По сравнению с FFC без ground plane, этот держит целостность сигнала лучше, особенно в screened корпусах.

Технические характеристики

• Тип: FPC flexible PCIe connection cable
• Длина: 40 мм
• Количество контактов: 16
• Шаг контактов: 0.5 мм
• Интерфейс: PCIe FPC
• Совместимость: Raspberry Pi 5 PCIe HATs, M.2 HAT+
• Импеданс: 90 Ом ±10%
• Поддержка PCIe: Gen 2/3
• Конфигурация пинов: 16-pin 0.5mm pitch
• Материал: Гибкий полимерный FPC
• Толщина: ~0.3 мм
• Рабочая температура: 0°C до +70°C
• Тип соединения: Односторонний FPC
• Цвет: Бежевый/прозрачный
• Вес: ~2 г
