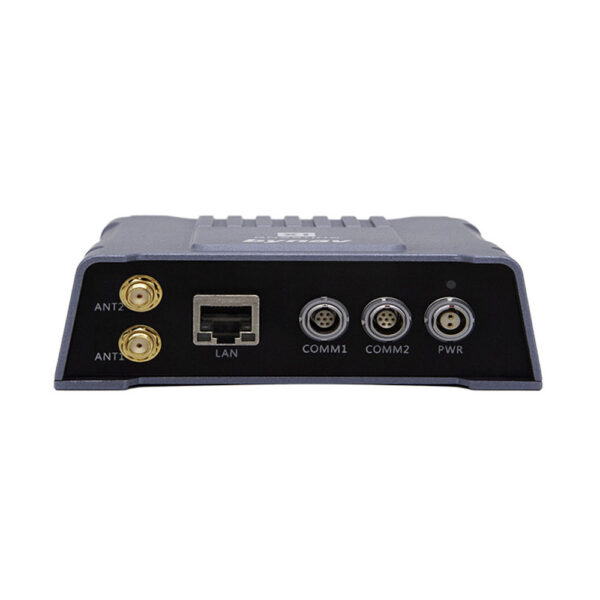

Инерциальная навигационная система X1-6H

Инерциальная навигационная система X1-6H представляет собой высокоточное устройство для определения пространственного положения и навигации без внешних сигналов. Данная система предназначена для интеграции в беспилотные летательные аппараты, морские суда, наземную технику и стационарные платформы, где требуется автономное позиционирование с высокой степенью точности.

Система построена на базе MEMS-технологии с применением шестиосевого сенсорного блока, включающего трехосевой гироскоп и акселерометр. Микроэлектромеханические датчики обеспечивают непрерывное измерение угловых скоростей и линейных ускорений по всем трем осям координат. Встроенный вычислительный модуль выполняет алгоритмы фильтрации Калмана для компенсации дрейфа датчиков и повышения общей точности измерений.

Архитектура системы включает специализированный процессор обработки сигналов и модуль температурной стабилизации, что обеспечивает стабильную работу в диапазоне рабочих температур от -40°C до +85°C. Алгоритм компенсации температурных погрешностей автоматически корректирует показания датчиков в зависимости от текущих условий эксплуатации.

В режиме автономной навигации X1-6H обеспечивает точность определения координат с погрешностью не более 0.1% от пройденного пути при отсутствии внешней коррекции. При интеграции с системами спутниковой навигации погрешность снижается до уровня единиц метров на дистанциях до 100 км. Время готовности системы к работе составляет менее 30 секунд после включения питания.

Система эффективно функционирует в условиях радиоэлектронного подавления, под водой, в закрытых помещениях и других ситуациях, где GPS-сигнал недоступен. Типичные сценарии применения включают навигацию подводных аппаратов, автономное движение роботизированных платформ в тоннелях, позиционирование беспилотников в зонах радиоподавления.

Конструктивное исполнение предусматривает защиту от вибраций и ударных нагрузок до 50g, что позволяет использовать устройство на быстроходных платформах и в условиях интенсивных механических воздействий. Герметичный корпус обеспечивает работу при влажности до 95% без конденсации.

Характеристики

• Тип датчиков: MEMS гироскоп + акселерометр (по 3 оси)
• Точность гироскопа: ±1°/час
• Точность акселерометра: ±0.05 м/с²
• Диапазон измерений гироскопа: ±300°/с
• Диапазон измерений акселерометра: ±16g
• Частота обновления данных: 100 Гц
• Разрешение гироскопа: 0.01°/с
• Разрешение акселерометра: 0.001 м/с²
• Нелинейность гироскопа: менее 0.1%
• Нелинейность акселерометра: менее 0.2%
• Температурный коэффициент смещения гироскопа: ±0.5°/час/°C
• Температурный коэффициент смещения акселерометра: ±0.02 м/с²/°C
• Стабильность смещения гироскопа: ±0.5°/час за 24 часа
• Стабильность смещения акселерометра: ±0.01 м/с² за 24 часа
• Случайные шумы гироскопа: 0.1°/час√Гц
• Случайные шумы акселерометра: 0.01 м/с²√Гц
• Полоса пропускания: 50 Гц
• Рабочая температура: -40°C…+85°C
• Температура хранения: -55°C…+95°C
• Напряжение питания: 12-36В постоянного тока
• Потребляемая мощность: 0.012 кВт⋅ч
• Пусковой ток: не более 2А
• Изоляция питания: 1000В
• Время установления после включения: менее 30 секунд
• Время готовности к измерениям: менее 5 секунд
• Интерфейсы: RS-232, CAN
• Скорость передачи данных RS-232: 9600-115200 бод
• Скорость передачи данных CAN: до 1 Мбит/с
• Протокол передачи данных: NMEA-0183, бинарный
• Формат выходных данных: углы Эйлера, кватернионы, угловые скорости, ускорения
• Частота выдачи навигационных данных: 1-100 Гц (настраиваемая)
• Ударостойкость рабочая: до 50g
• Ударостойкость при транспортировке: до 100g
• Вибростойкость: 10-2000 Гц, 20g
• Степень защиты корпуса: IP67
• Материал корпуса: алюминиевый сплав
• Тип разъемов: герметичные, военного стандарта
• Размеры: 120×80×45 мм
• Масса: 0.8 кг
• Время непрерывной работы: не ограничено
• Ресурс работы: не менее 10 лет
• Калибровка: заводская, пользовательская
• Самодиагностика: встроенная система контроля
• Алгоритм фильтрации: расширенный фильтр Калмана
• Компенсация дрейфа: автоматическая
• Компенсация температуры: программная
• Режимы работы: автономный, с внешней коррекцией
• Время инициализации: менее 60 секунд
• Точность определения курса: ±0.5°
• Точность определения крена/тангажа: ±0.2°
• Дискретность выходных углов: 0.01°
• Максимальная угловая скорость: ±2000°/с (кратковременно)
• Максимальное ускорение: ±50g (кратковременно)
