Камера ночного видения RPi IR-CUT

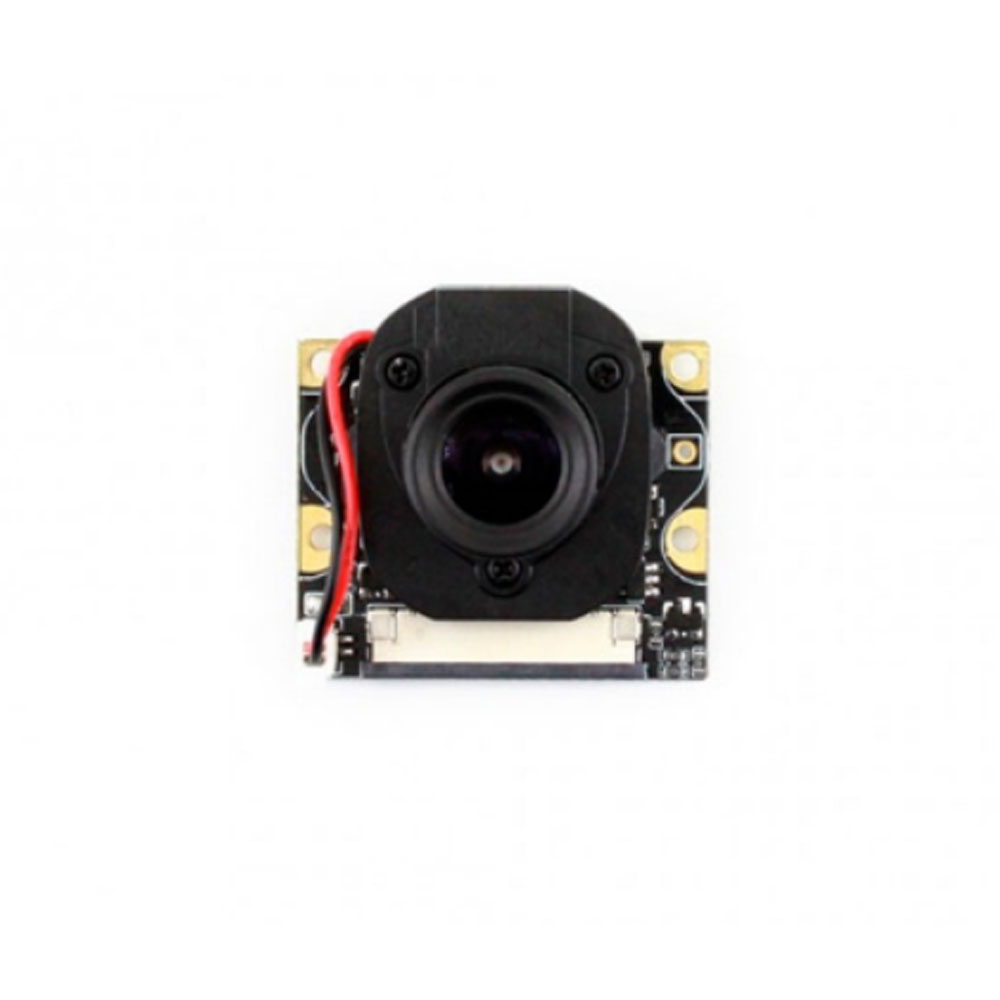

Камера ночного видения RPi IR-CUT — это модуль камеры для Raspberry Pi, рассчитанный на работу в дневном и ночном режиме без привязки к индексу «B». По конструкции это компактный CSI‑модуль с инфракрасной подсветкой и съемным IR‑CUT фильтром, который включается при дневном свете для корректной цветопередачи и убирается при переходе в ночной режим, освобождая ИК‑диапазон.

Основу камеры образует 5‑мегапиксельный сенсор OV5647, максимальное разрешение видео до 1080p, размер матрицы 1/4 дюйма. Оптика имеет диафрагму f/1,2, фокусное расстояние 8 мм и угол обзора 40 градусов. На практике это даёт более узкий кадр по сравнению с широкоугольными решениями, но лучше сохраняется детализация и меньше геометрических искажений в поле зрения.

Корпус оформлен в габаритах 31 × 32 мм, с четырьмя монтажными отверстиями под винты, что упрощает установку на кронштейн или в корпус промышленного устройства. Питание модуля — 3,3 В, предусмотрена возможность подключения внешней ИК‑подсветки, что удобно при разделении камеры и диодного модуля по месту монтажа.

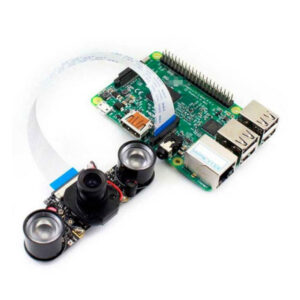

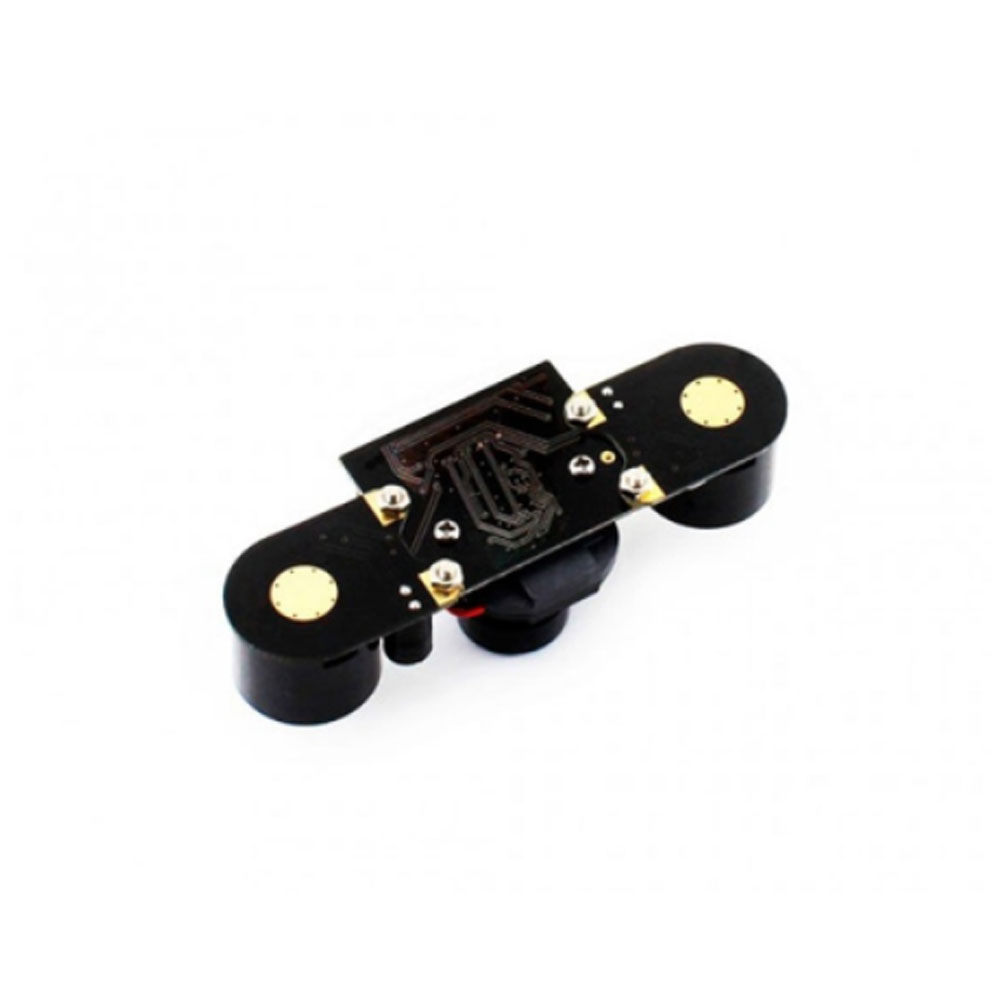

Камера подключается к Raspberry Pi через FFC/CSI‑интерфейс; для Raspberry Pi Zero, Zero W и Zero WH требуется отдельный шлейф, на что стоит обратить внимание при комплектации системы. Базовый поставочный комплект включает сам модуль, две платы Infrared LED Board и 15‑pin FFC‑кабель, поэтому для старта ночной съёмки дополнительные закупки не требуются.

Типовые сценарии применения — охранные системы, контроль технологических стендов, наблюдение за оборудованием, а также учебные и прототипные проекты на базе Raspberry Pi. Модуль подходит там, где нужно видеть объект и днём, и ночью, но без перехода на сложные промышленные камеры с отдельным объективом и внешним блоком подсветки. Главное отличие от обычных ИК‑камер — наличие IR‑CUT фильтра, который сохраняет нормальную цветную картинку при дневном освещении, а не даёт постоянный красный оттенок из‑за непрерывно включённого ИК‑диапазона.

Технические характеристики

• Тип: электронный модуль
• Назначение: камера ночного и дневного видения для Raspberry Pi
• Сенсор: OV5647
• Разрешение: 5 Мп
• Максимальное разрешение видео: 1080p
• Размер матрицы: 1/4 дюйма
• Диафрагма: f/1,2
• Фокусное расстояние: 8 мм
• Угол обзора: 40 градусов
• Фокус: регулируемый
• IR-CUT фильтр: съемный
• ИК-подсветка: есть
• Питание: 3,3 В
• Размеры: 31 × 32 мм
• Крепление: 4 монтажных отверстия
• Совместимость: все версии Raspberry Pi
• Для Raspberry Pi Zero / Zero W / Zero WH: требуется отдельный кабель
