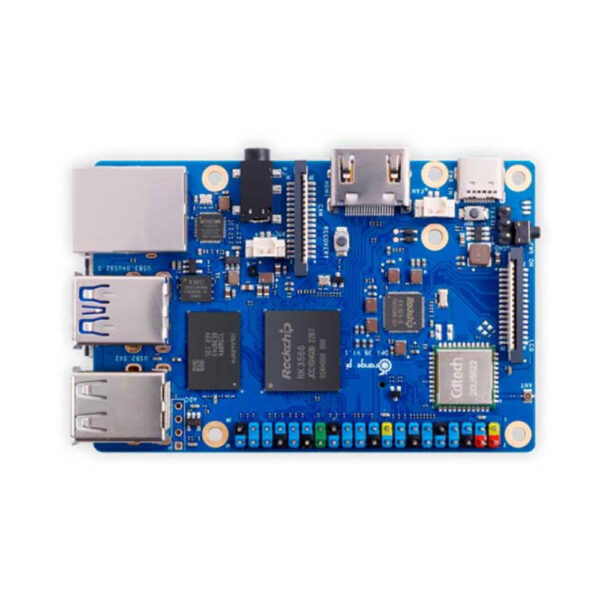

Микрокомпьютер Orange Pi 3B

Одноплатный компьютер формата SBC на базе процессора Rockchip RK3566, предназначенный для разработки встраиваемых систем, прототипирования IoT-решений и создания компактных вычислительных устройств. Платформа обеспечивает баланс производительности и энергоэффективности при работе с задачами машинного зрения, сетевыми приложениями и мультимедийной обработкой данных.

Аппаратная платформа построена на 64-битном четырехядерном процессоре ARM Cortex-A55 с тактовой частотой до 1.8 ГГц. Графическое ядро Mali-G52 поддерживает аппаратное декодирование видео H.265/H.264 до разрешения 4K@60fps, что позволяет использовать плату в медиацентрах и системах видеонаблюдения. Оперативная память LPDDR4 объемом до 8 ГБ обеспечивает достаточный запас для работы операционных систем на базе Linux и выполнения многозадачных приложений.

Интерфейсная часть включает порт HDMI 2.0 для подключения дисплеев, два USB 3.0 для высокоскоростного обмена данными, гигабитный Ethernet и GPIO-разъем с 26 контактами для подключения периферийных модулей. Встроенный модуль Wi-Fi 5 и Bluetooth 5.0 расширяют возможности беспроводного взаимодействия. Наличие разъема M.2 для NVMe-накопителей позволяет увеличить скорость работы системы по сравнению с microSD-картами.

Плата применяется в системах домашней автоматизации, маршрутизаторах, сетевых хранилищах данных, образовательных проектах и промышленных контроллерах. Форм-фактор 90×62 мм упрощает интеграцию в корпуса стандартных размеров. Рабочий диапазон температур от 0°C до 70°C подходит для эксплуатации в помещениях без специального климат-контроля. Потребляемая мощность не превышает 15 Вт при пиковых нагрузках, что допускает питание от стандартных USB-адаптеров.

Совместимость с операционными системами Android, Ubuntu, Debian и Armbian обеспечивает гибкость при выборе программного окружения. Наличие активного сообщества разработчиков упрощает поиск готовых образов систем и драйверов для различных периферийных устройств. Платформа поддерживает работу с Docker-контейнерами, что расширяет варианты развертывания приложений.

По сравнению с предыдущими версиями линейки Orange Pi, модель 3B получила улучшенную тепловую конструкцию с пассивным радиатором и возможность установки активного охлаждения при длительных вычислительных нагрузках. Наличие разъема для подключения камер через интерфейс MIPI CSI делает плату подходящей для проектов компьютерного зрения и видеоаналитики.

Технические характеристики

• Процессор: Rockchip RK3566, ARM Cortex-A55, 4 ядра, 1.8 ГГц
• Графическое ядро: Mali-G52
• Оперативная память: LPDDR4, 2/4/8 ГБ
• Флеш-память: Разъем microSD, слот M.2 для NVMe
• Видеовыход: HDMI 2.0, разрешение до 4K@60fps
• Видеодекодирование: H.265/H.264 4K@60fps
• Сетевой интерфейс: Gigabit Ethernet 10/100/1000 Мбит/с
• Беспроводная связь: Wi-Fi 5 (802.11ac), Bluetooth 5.0
• USB-порты: 2× USB 3.0, 1× USB Type-C (питание)
• GPIO: 26-контактный разъем
• Интерфейс камеры: MIPI CSI
• Слот расширения: M.2 Key M 2280 для NVMe SSD
• Питание: USB Type-C 5V/3A
• Потребляемая мощность: до 0.015 кВт⋅ч
• Рабочая температура: от 0°C до +70°C
• Габариты: 90×62 мм
• Поддерживаемые ОС: Android, Ubuntu, Debian, Armbian
