Zenmuse S1 — это светодиодный прожектор‑фарфорезак на базе LEP‑технологии, рассчитанный на установку на промышленные дроны Matrice 300 RTK и Matrice 350 RTK. Его применяют для ночных инспекций инфраструктуры, поисково‑спасательных работ и точечной подсветки объектов на расстоянии до нескольких сотен метров.

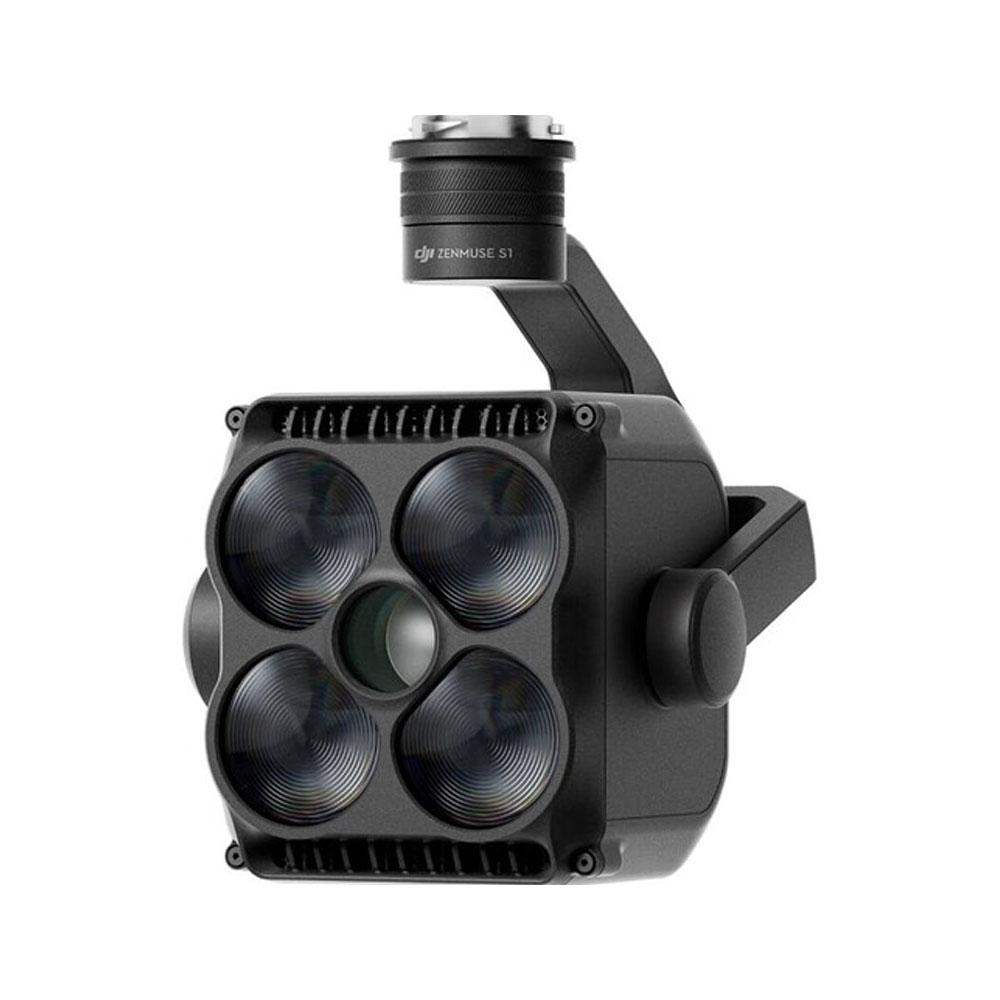

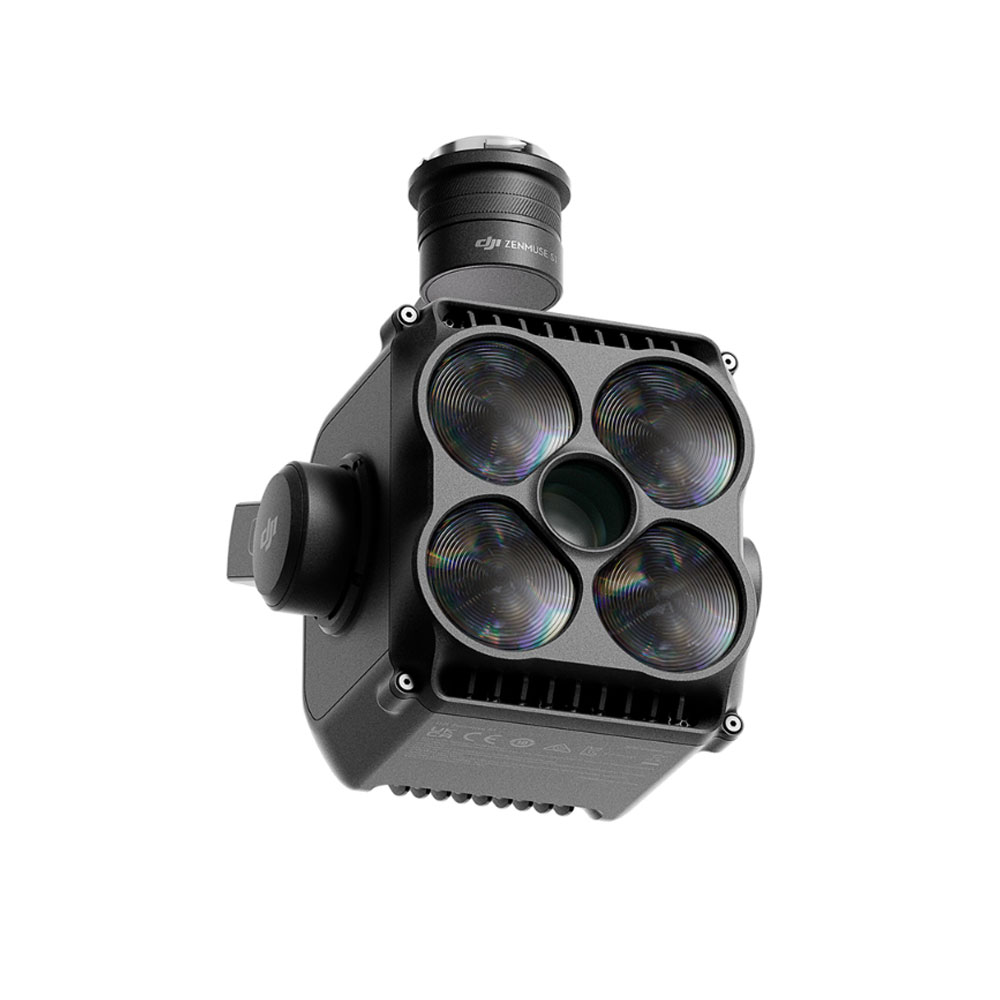

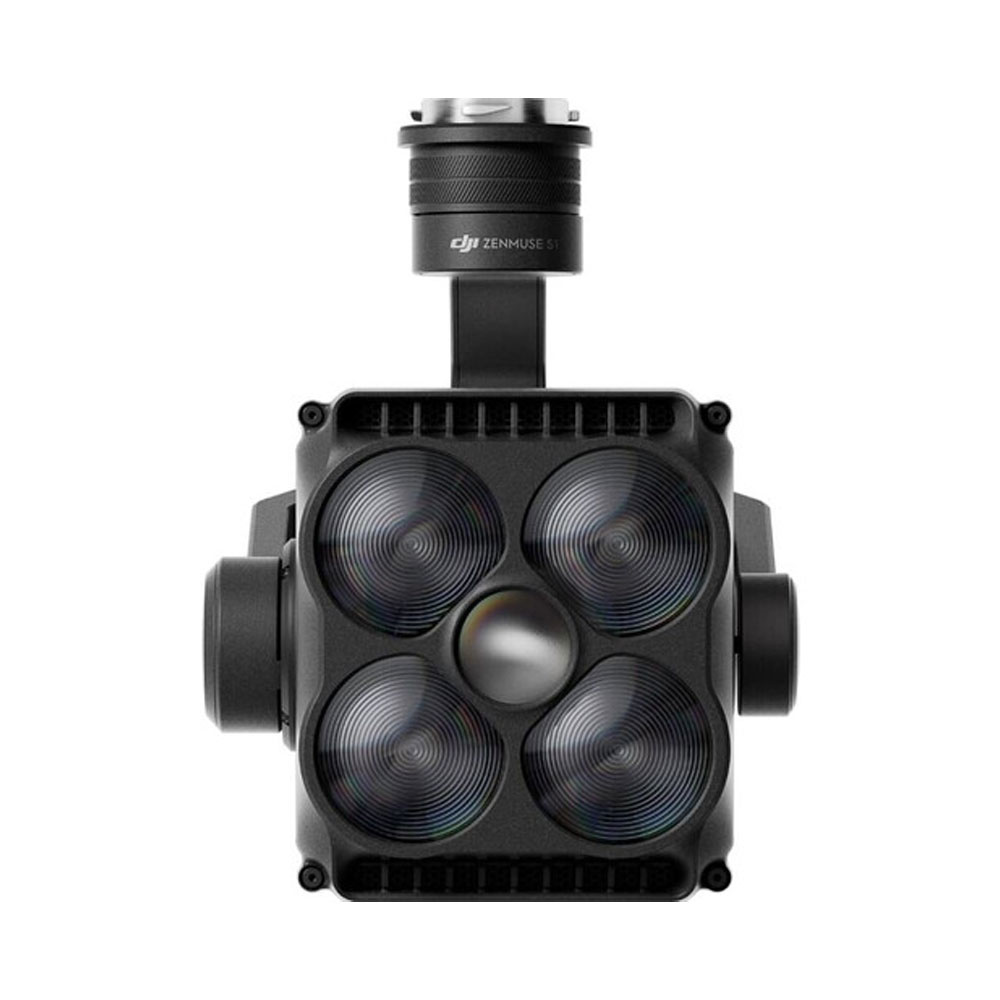

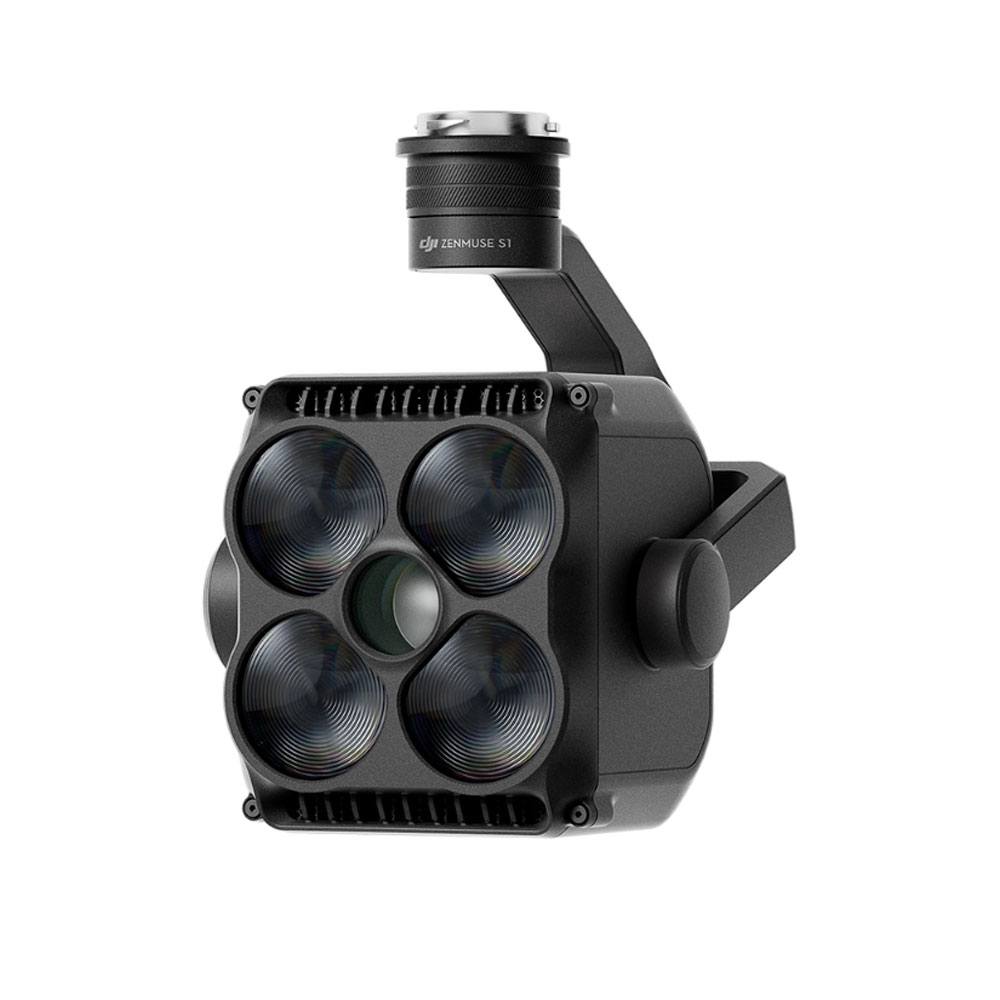

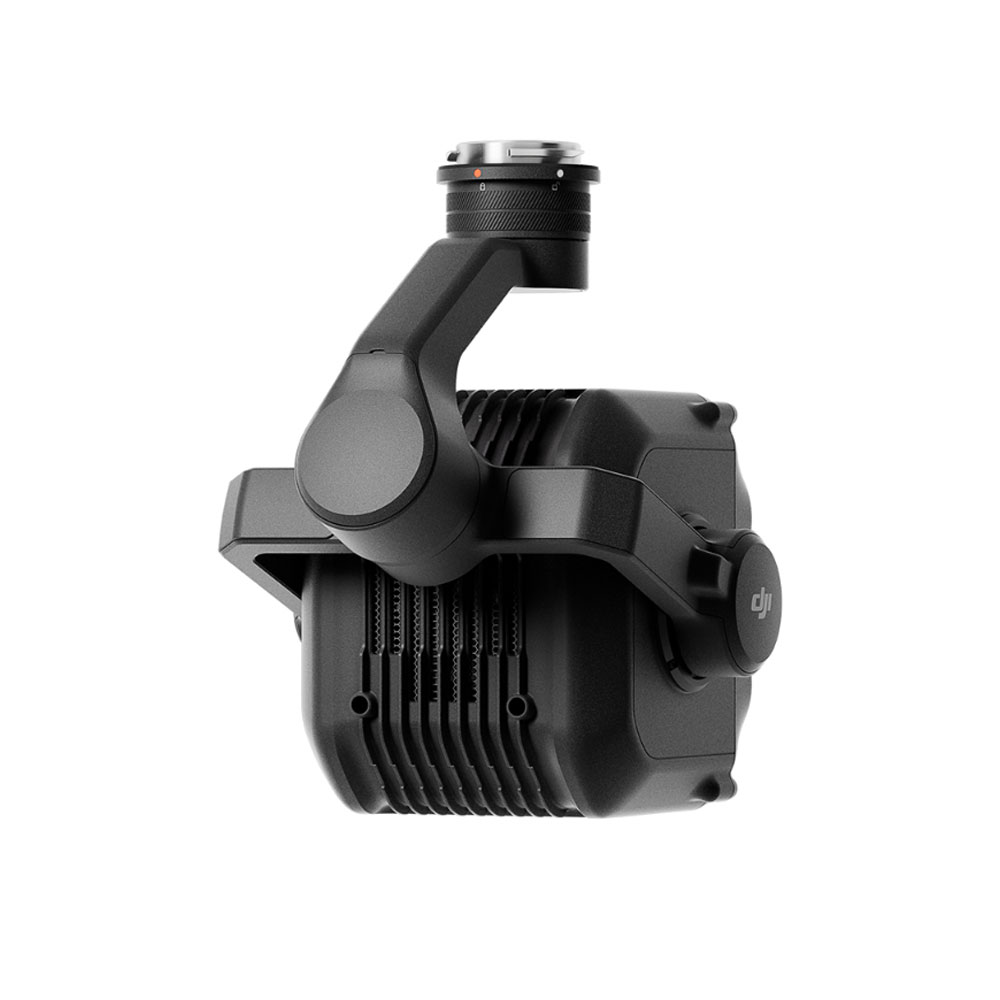

Конструктивно прожектор собран в компактном корпусе с трехосевым гимбалом, который стабилизирует угол наклона, поперечного наклона и панорамирования. Диапазон движения по наклону составляет –120…+60°, по панораме ±320°, механический лимит шире, что дает дополнительный запас положения гироплатформы. Это позволяет точно фокусировать пятно света на вертикальных и наклонных поверхностях (опоры, башни, фасады) без перелетов.
Мощность потребления в типовом режиме порядка 68 Вт, что оказывает умеренную нагрузку на батарею дрона. Максимальная центральная освещенность доходит до 35 лк на дистанции 100 м в комбинированном режиме, 30 лк — в сильном режиме и около 13 лк — в слабом. Узкий эффективный угол пучка 4–15° формирует дальнобойный, но достаточно сфокусированный луч, а не «рассеянный свет» по всему полю.
На практике прожектор удобен при подсветке конкретных участков трасс, опор ЛЭП, теплотрасс или зоны поиска, не перегружая оптический тракт основной камеры. Режимы слабый / сильный / комбинированный позволяют балансировать яркость и дальность, а плавная диммировка и строб‑режим 5 Гц помогают использовать свет как сигнал для наземных групп или маркер нужного участка.

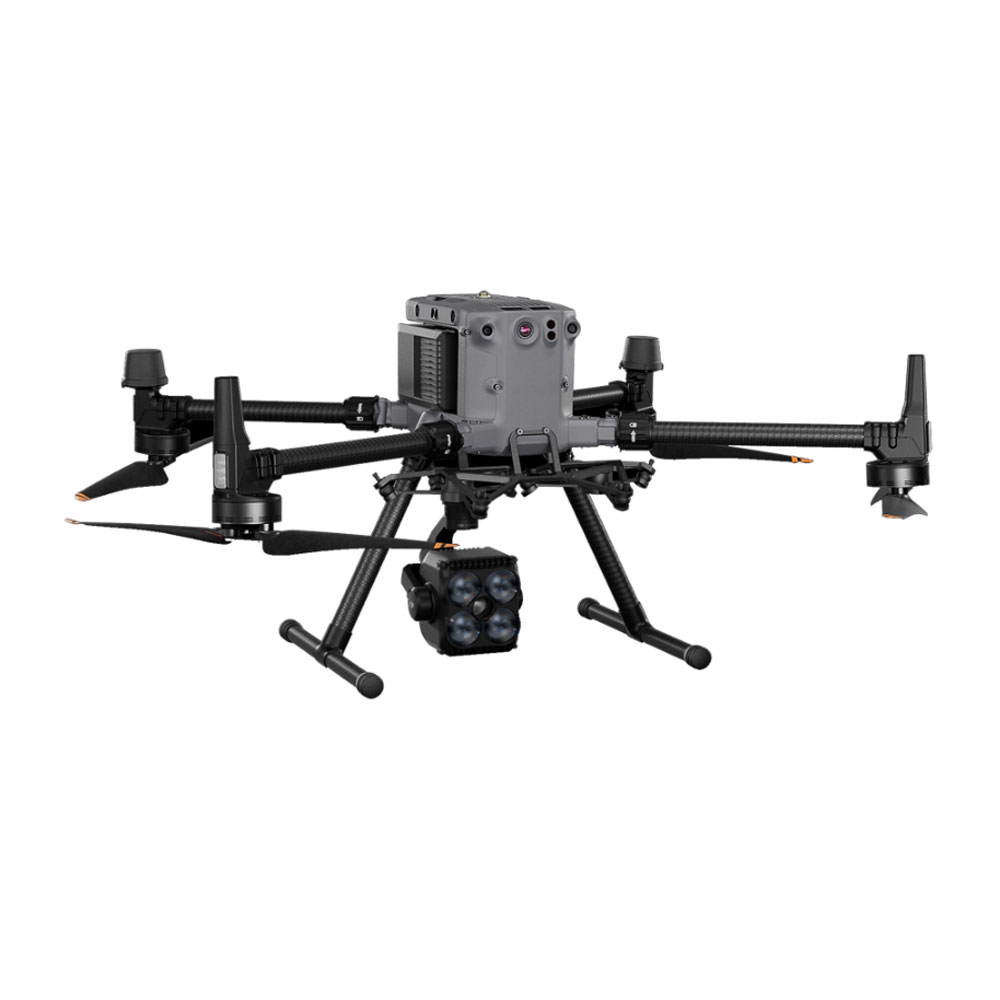

Корпус имеет степень защиты IP54 (в условиях лабораторных испытаний), что в реальных условиях означает устойчивость к пыли и брызгам, но не к длительному омыванию или погружению. Вес около 760 г и габариты 125×152×171 мм не критичны для дронов Matrice 300/350 RTK, а подключение через стандартный DJI SKYPORT‑разъем упрощает замену и совместную работу с другими полезными нагрузками.
Главное отличие от аналогов — глубокая интеграция с экосистемой Matrice 300/350 RTK, наличие 3‑осевого гимбала, встроенная защита от перегрузки и перегрева LED/LEP‑модуля и автоматическое ограничение яркости до 40% при работе на земле, что снижает риск воздействия на зрение персонала.
Технические характеристики
- Номинальная мощность: 68 Вт (0,068 кВт)
- Типичное энергопотребление (в час): ориентировочно 0,068 кВт·ч/ч при работе на максимуме
- Максимальная центральная освещенность: 35 лк на дистанции 100 м (комбинированный режим)
- Центральная освещенность (слабый режим): 13 лк на 100 м
- Центральная освещенность (сильный режим): 30 лк на 100 м
- Эффективный угол освещенности: около 15° при слабом и комбинированном режиме, 4° при сильном режиме
- Типичная цветовая температура: 6500 К (слабый режим), 7500 К (сильный режим)
- Максимальная дальность освещения: 500 м (комбинированный режим, контролируемые условия)
- Диапазон рабочих температур: –20…+40 °C
- Диапазон температур хранения: –20…+60 °C
- Тип защиты от проникновения: IP54 (в контролируемых лабораторных условиях)
- Масса: 760±10 г
- Габариты: 125×152×171 мм (Д×Ш×В)
- Стабилизационная система: 3‑осная (tilt, roll, pan)
- Диапазон механического движения: tilt –129…+73°, roll ±55,8°, pan ±327°
- Контролируемый диапазон: tilt –120…+60°, pan ±320°
- Режимы работы гимбала: следование / свободный / переориентация
- Режимы освещения: слабый, сильный, комбинированный
- Диммирование: аналоговое
- Строб‑режим: 5 Гц
- Режимы включения/выключения и регулировки яркости: через контроллер дрона
- Класс по безопасности для зрения (IEC 62471): группа 1
- Максимальная температура корпуса: менее 50 °C при +25 °C окружающей среды
- Совместимость: DJI Matrice 300 RTK (с DJI RC Plus), Matrice 350 RTK
